Установка автомобильных весов на 40t Альфа-Эталон АВ-А-40-(QS) после переезда!

18 ноября 2014 в 11:25:00
Отзывы :8
Просмотров: 8552

Здравствуйте! В нашу организацию поступила заявка на установку, сборку и подключение автомобильных весов Альфа АВ-А-40-(QS) производства АЛЬФА-ЭТАЛОН, после переезда.

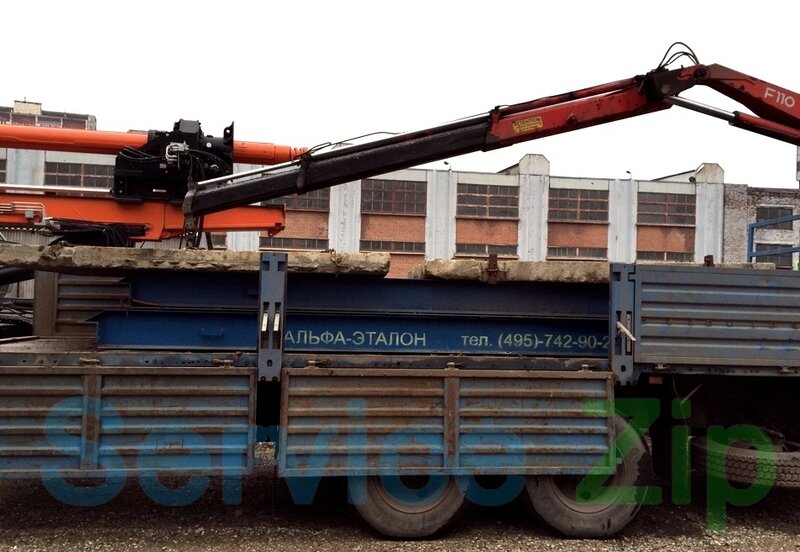

Заказчик перевез комплект на новое место установки: платформы(колеи), плиты на которые устанавливаются автомобильные весы, поперечные балки, пандусы для заезда автомобиля, дублирующее табло YHL-3, весовой терминал Keli XK3118K9, четыре датчика QS-A-25t.

После осмотра платформ была обнаружена особенность: полости сварной конструкции платформ были заполнены бетоном, для того чтобы придать конструкции жесткость, видимо качество самого металла не позволяет справляться с этой задачей. В итоге каждая из платформ оказалась весом порядка 3-х тонн.

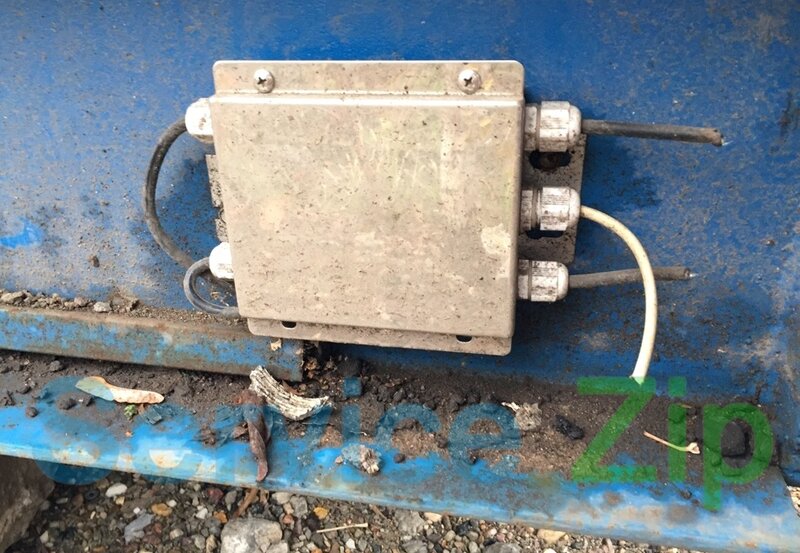

На одной из платформ располагался короб балансировки тензодатчиков. Короб из нержавеющей стали на четыре входа. Провода от датчиков были обрезаны.

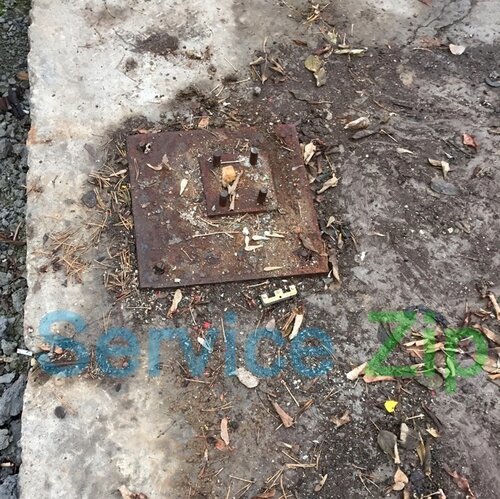

На плитах основания закреплены посадочные места датчиков.

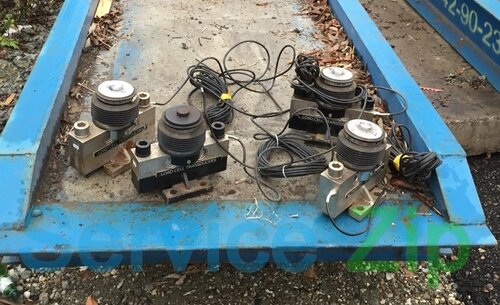

Тензометрические датчики QS-A-25t мы тщательно осмотрели на механические повреждения кабелей и проверили мультиметром сопротивление. Каких либо подозрений на неисправность датчики не вызвали.

Начинаем установку.

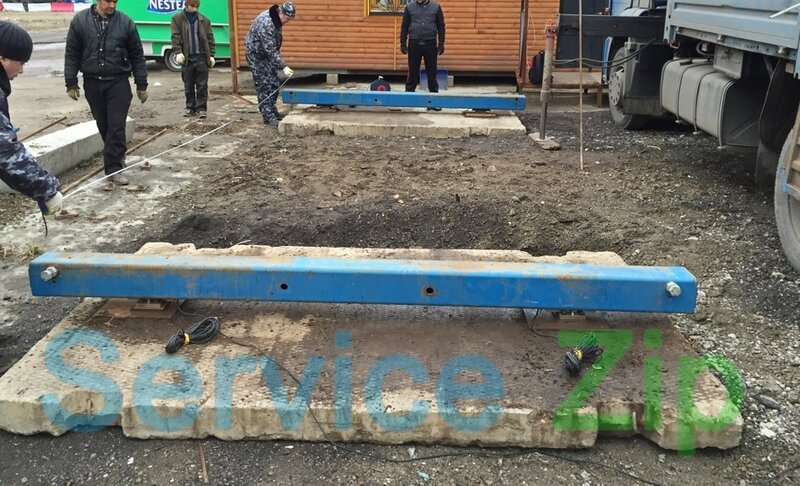

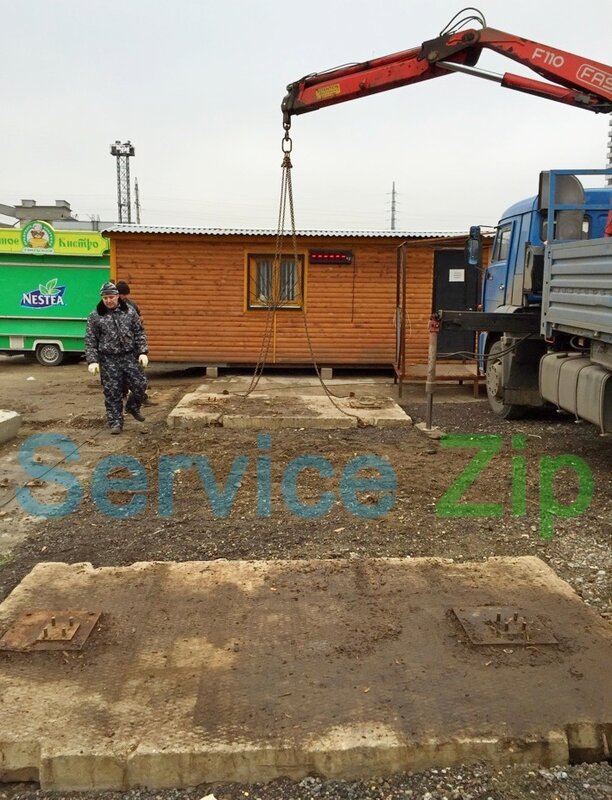

Были подготовлены углубления с выверенными размерами (размер плит и расстояние между ними) для плит основания. Плиты были успешно установлены, при установке положение плит контролировалось с помощью уровня.

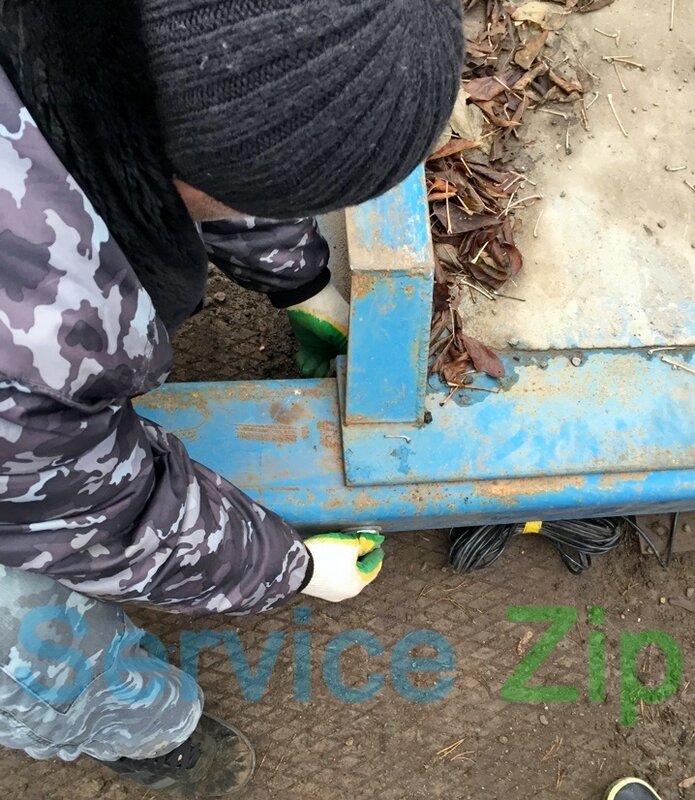

Для корректировки места расположения датчиков на одной из бетонных плит болгаркой было срезано посадочное место, после сверки расстояний узел встройки вновь закрепили на плите, после чего установили датчики. На датчики установили балки, измерили между ними расстояние, проверили уровень.

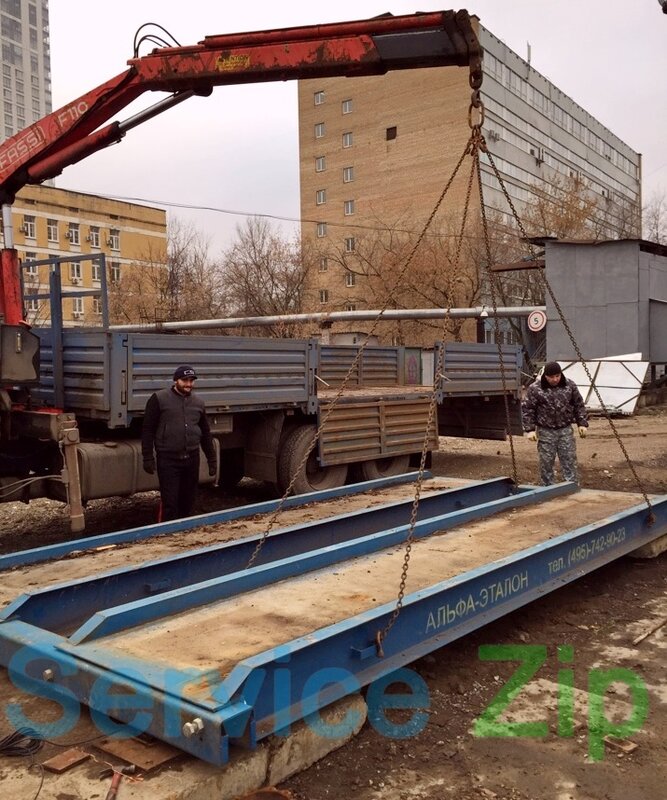

На балки были установлены одна за другой платформы, опять проверили уровнем. Закрепили болтами.

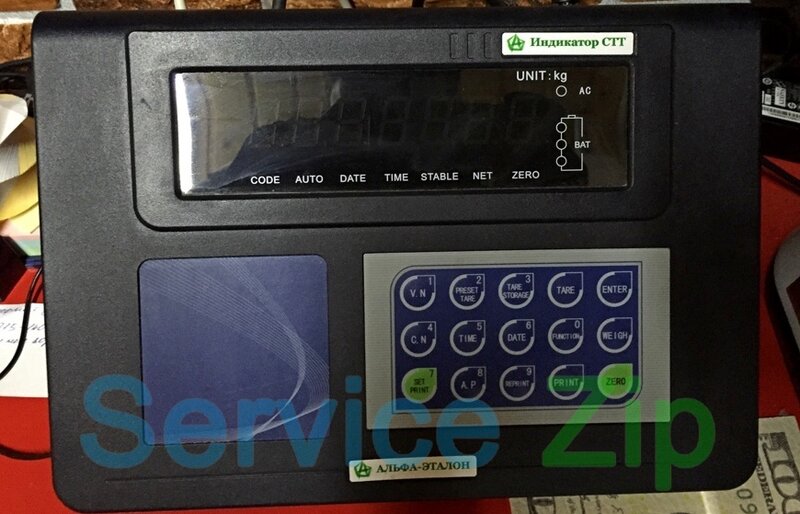

Провода от четырех тензометрических датчиков QS-A-25t были разведены и подключены к сумматору. Потом подключили весовой терминал Keli XK3118K9 с аналоговым входом.

Весы были запущены, проверены по углам и откалиброваны.

Цель написания данной статьи исключительно ознакомительная, для обрисовки общей картины по установке автомобильных весов данного типа. В статье не описаны все нюансы по установке автомобильных весов, так как это дело не терпит дилетантства. Последствия неправильной установки автомобильных весов могут быть крайне серьезными: от материальных и финансовых потерь до гибели человека при крушении весов под автомобилем. Доверяйте установку автомобильных весов только профессионалам.

Есть вопросы? Задавайте в комментариях или звоните +7 (495) 210-97-99.
