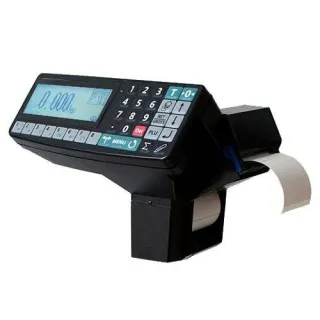

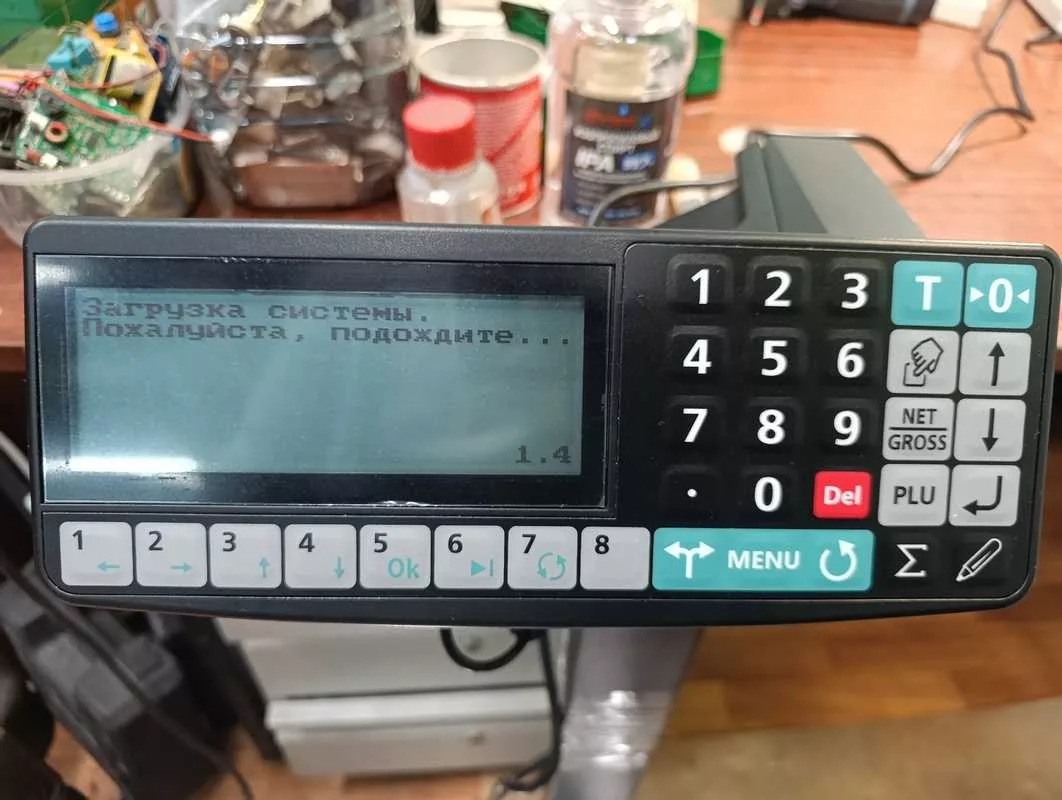

Привет! В ремонте весы Масса-К после включения весов на индикатор выводится сообщение "Загрузка системы. Пожалуйста, подождите." А дальше ничего не происходит, в общем зависают. Итак, ремонт печатающих весов Масса-К RP.

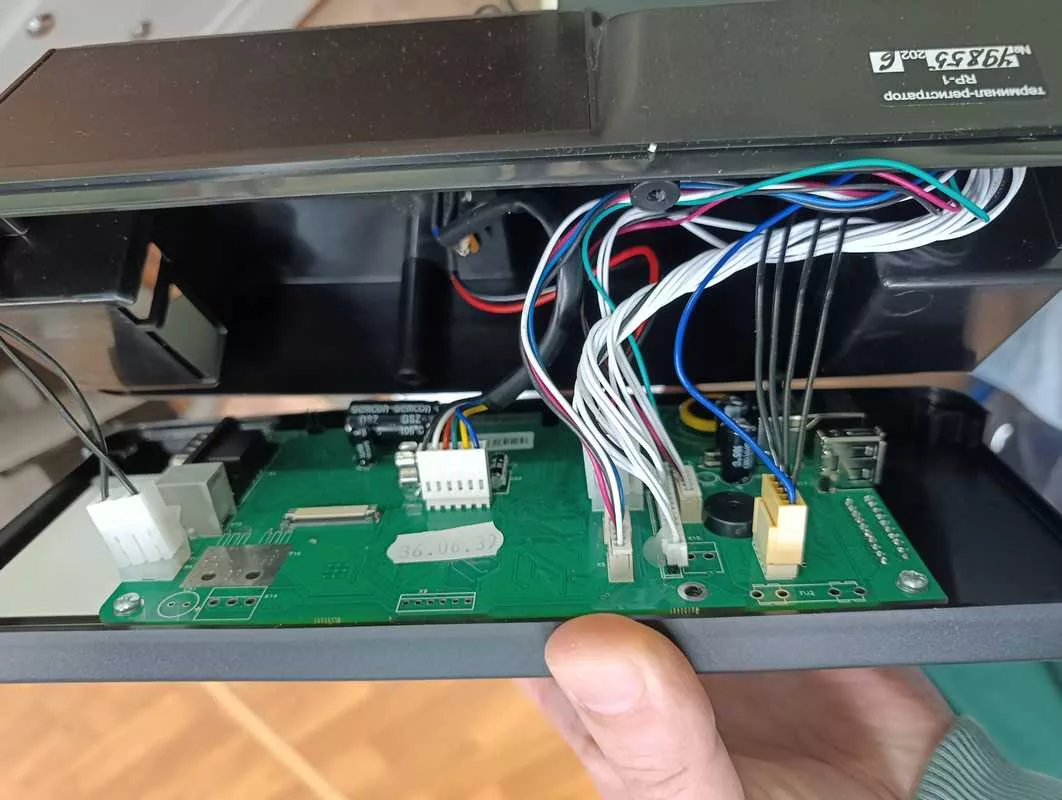

Разбираем весовой терминал RP, выкрутив шурупы по периметру. Запоминаем подключение шлейфов.

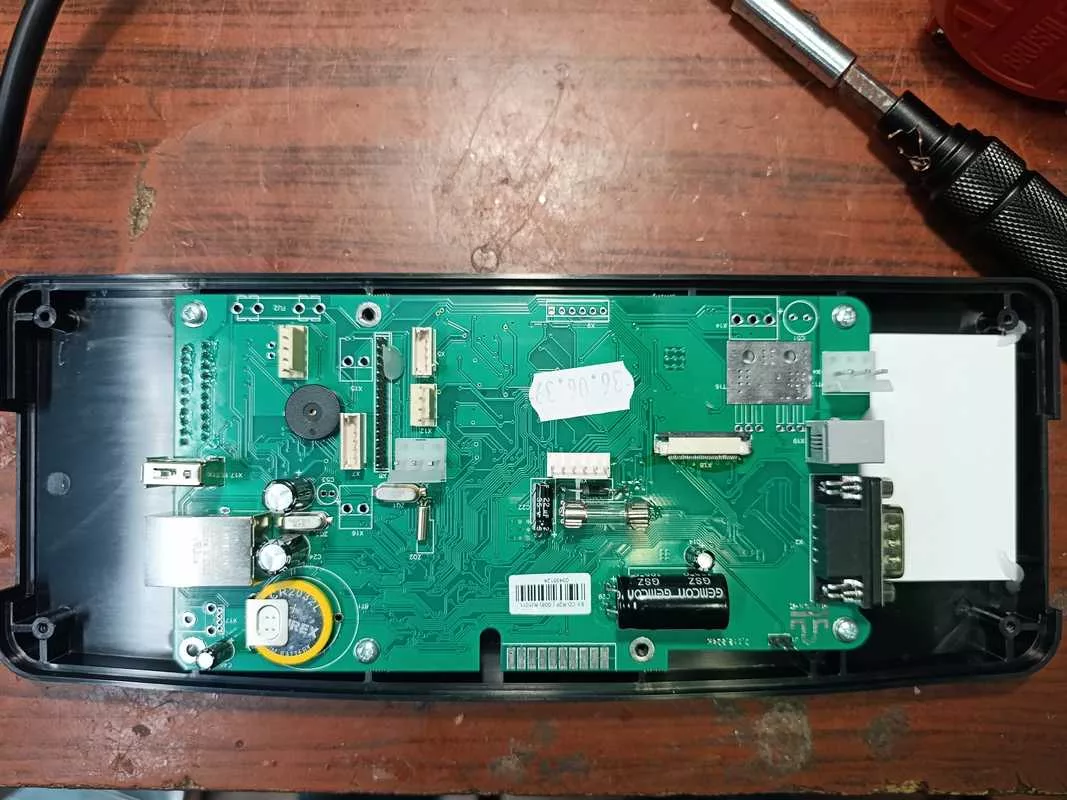

Затем берем половинку корпуса с платой, с ней продолжаем работу. Обращаем внимание, как прикручена плата на четыре шурупа. При обратной сборке пустые отверстия должны остаться пустыми, шурупы закручиваются именно в таком порядке. Иначе потом будет невозможно собрать корпус.
Теперь начинается тонкая работа, связаная с риском оборвать шлейф клавиатуры или индикатора. Действуем очень осторожно. Сначала отключаем клавиатуру, отодвинув вперед скобу разъема.

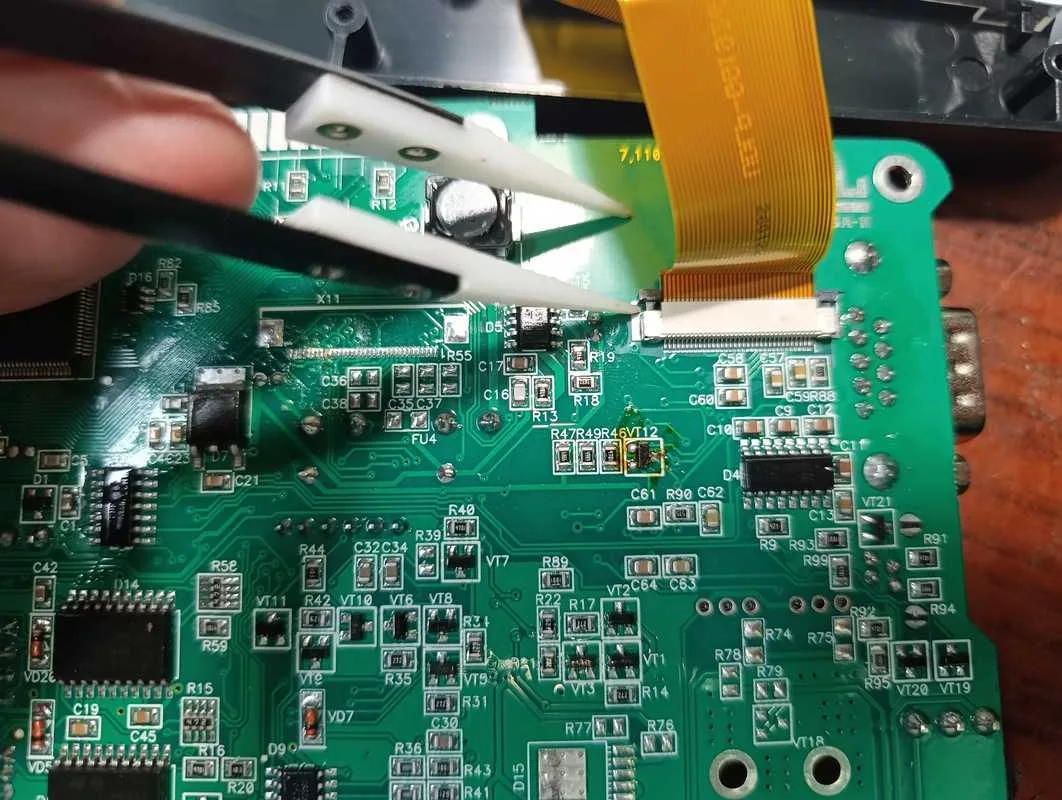

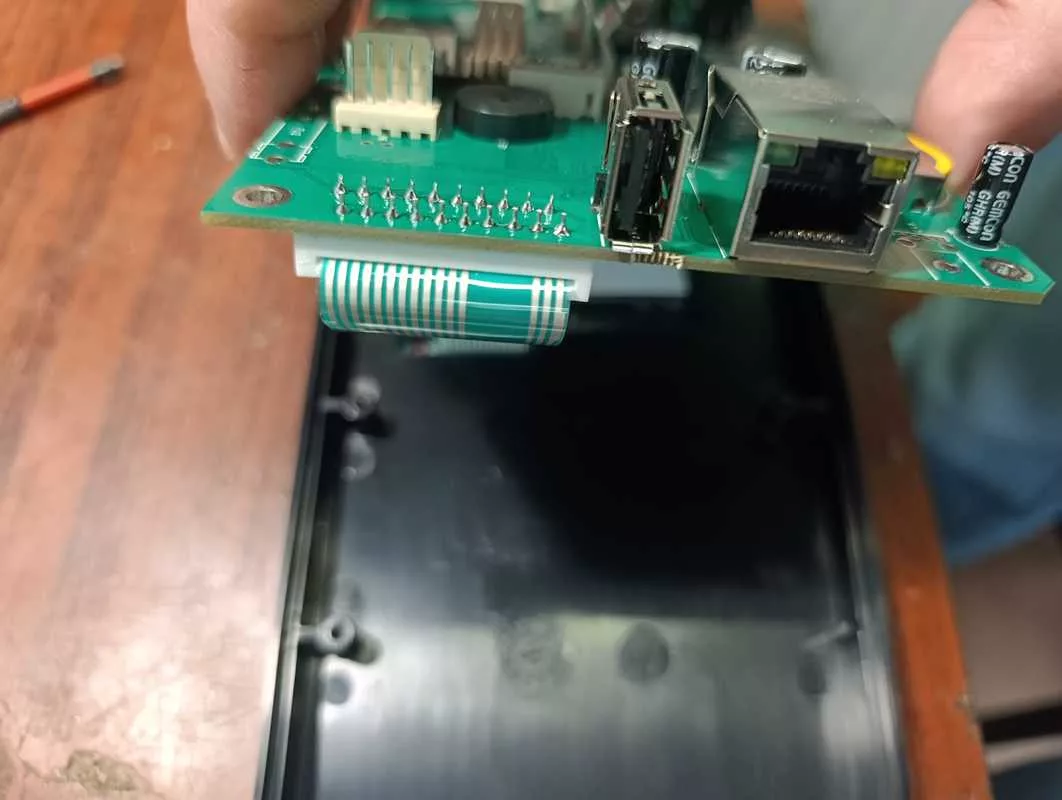

После отключения клавиатуры можно перевернуть плату и отключить шлейф индикатора, это самая нежная деталь!

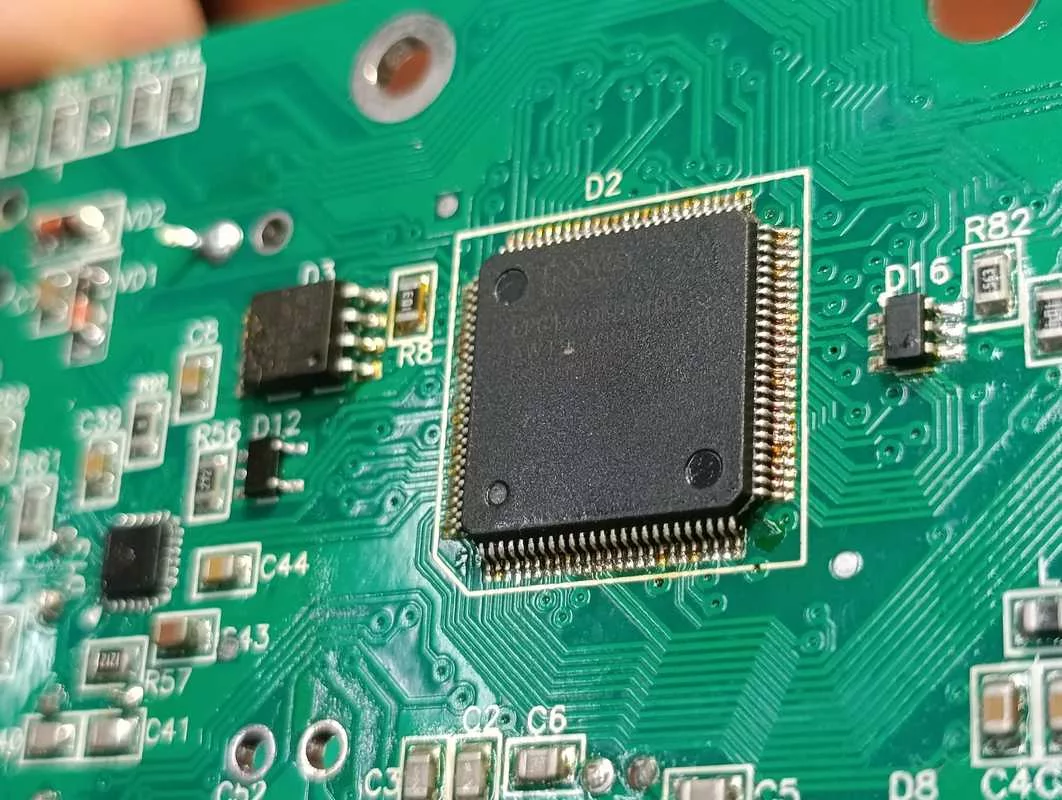

Далее работаем с платой. Прежде всего производим визуальный осмотр платы. Выявляем возможные места залития, загрязнения, очаги коррозии, прогоревшие элементы и т.д. В общем все, что вызывает подозрение может стать первой зацепкой в ремонте. В нашем случае визуальный осмотр показал очень неудовлетворительную пайку главного контроллера и микросхемы сетевого конотроллера. Так же бросается в глаза небрежность - неотмытый флюс. А он может скрывать перемычки или наоборот непропай.

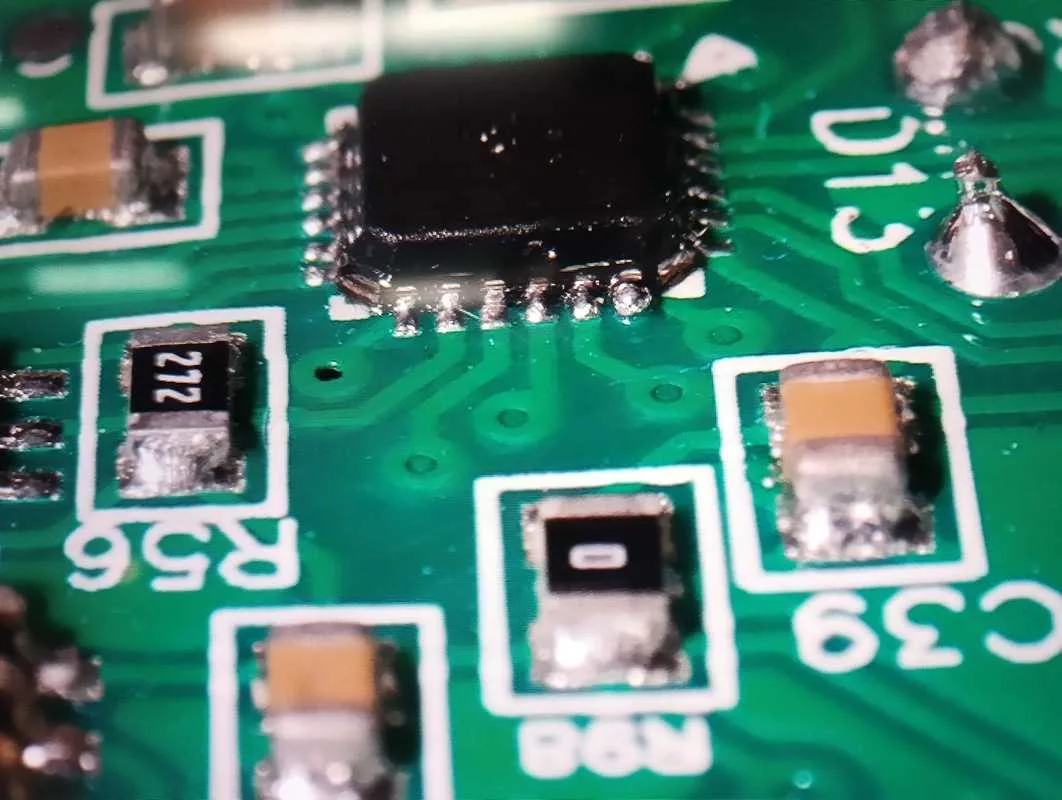

Вот такая кривая пайка сетевого контроллера:

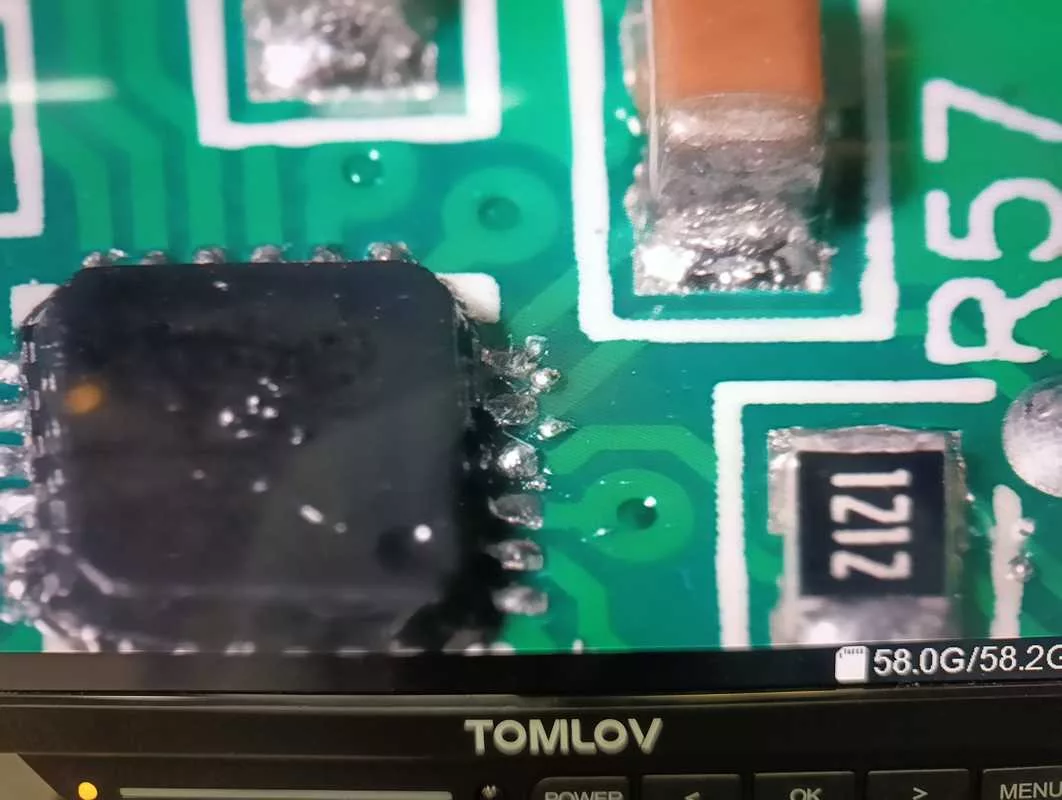

Под микроскопом отчетливо видны капли припоя между ножками.

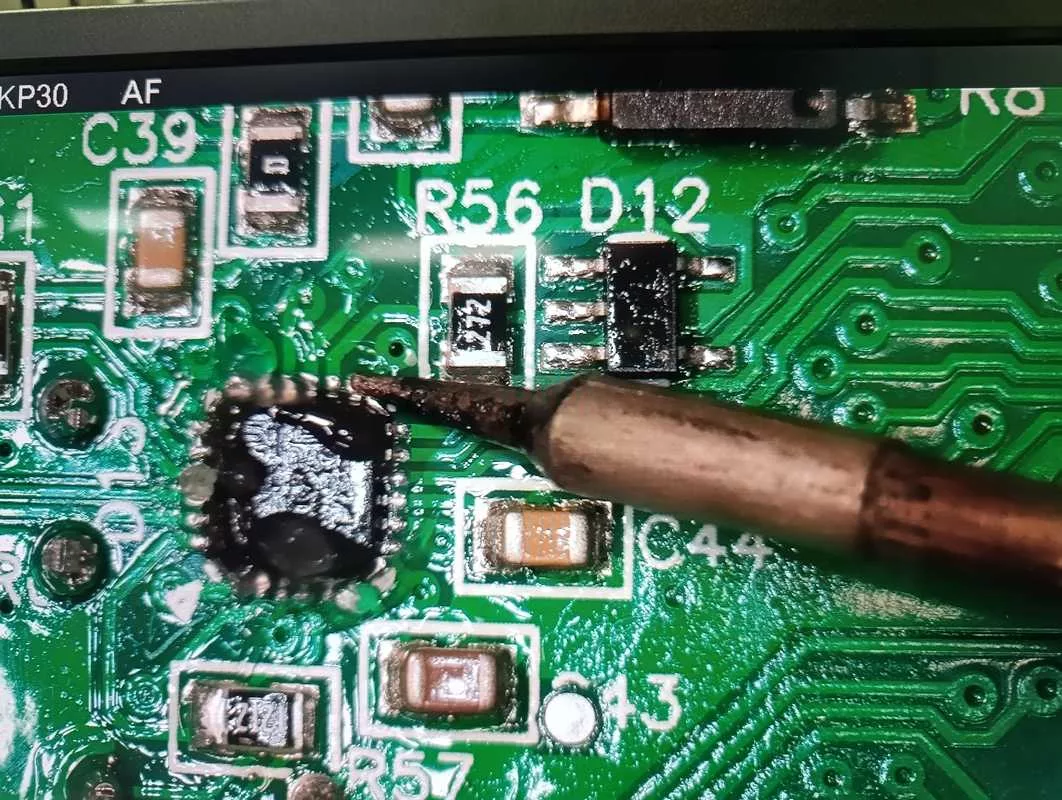

Смачиваем места пайки свежим флюсом и пропаиваем ножки контроллера. Поскольку деталь очень мелкая, используем микроскоп и паяльник с 210 картриджем в форме иглы.

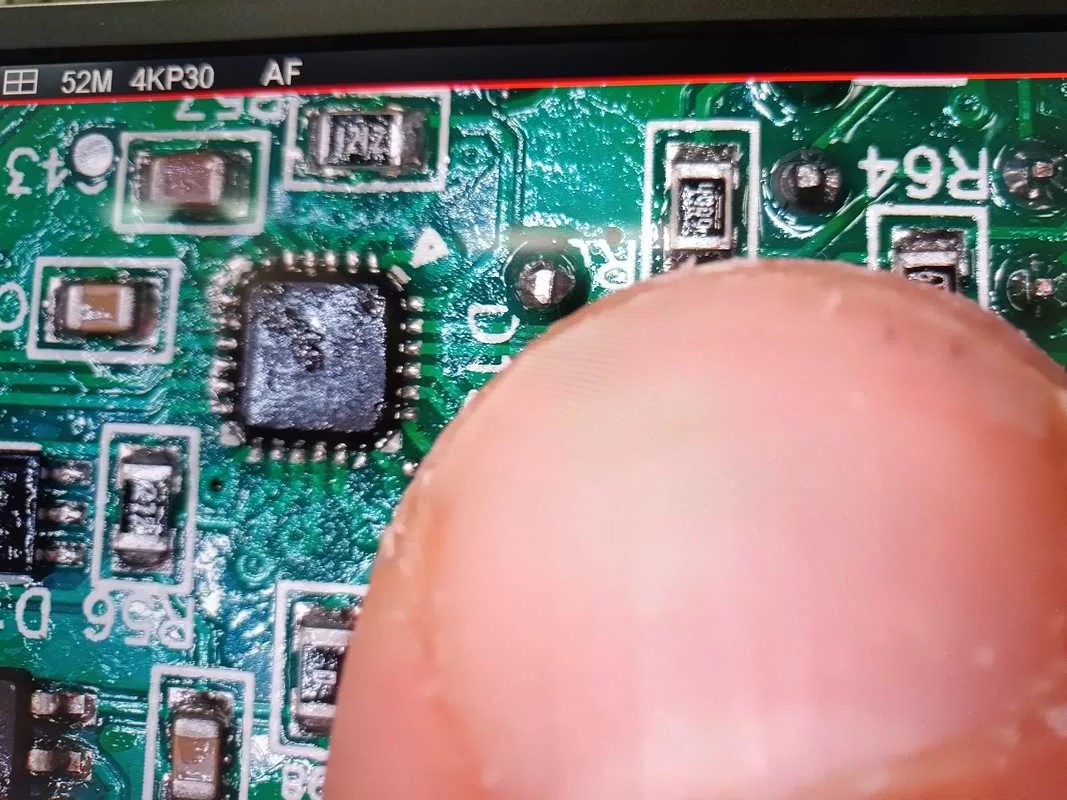

Для сравнения микросхема и палец.

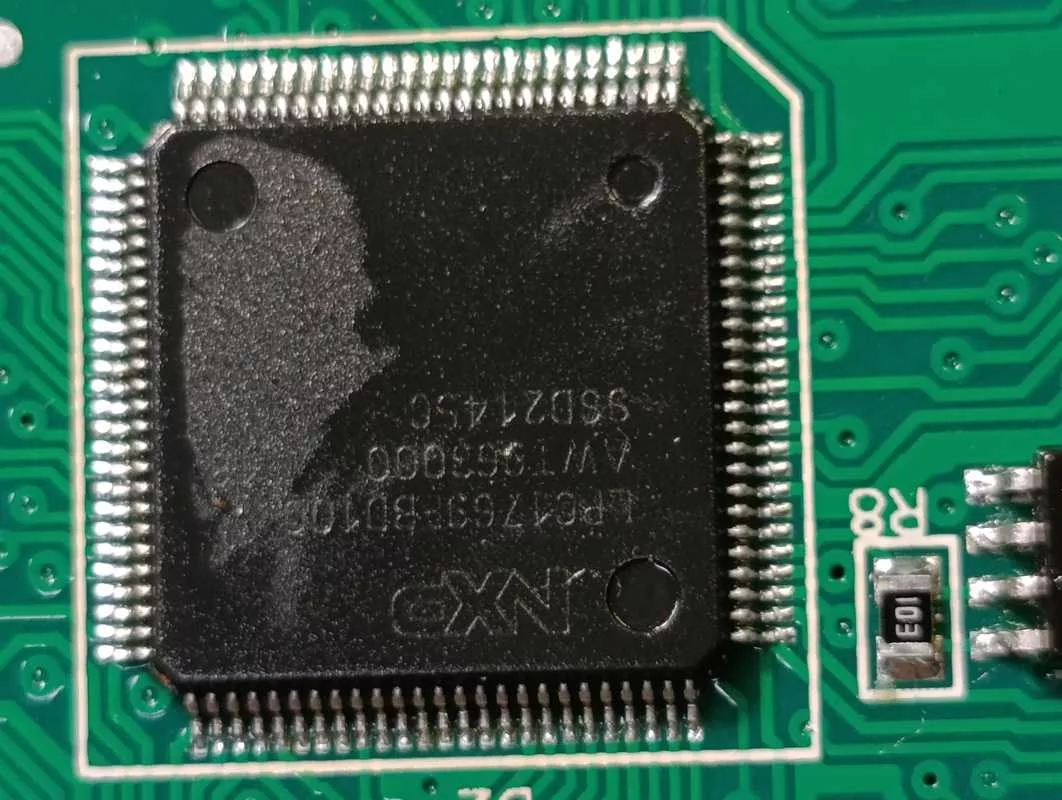

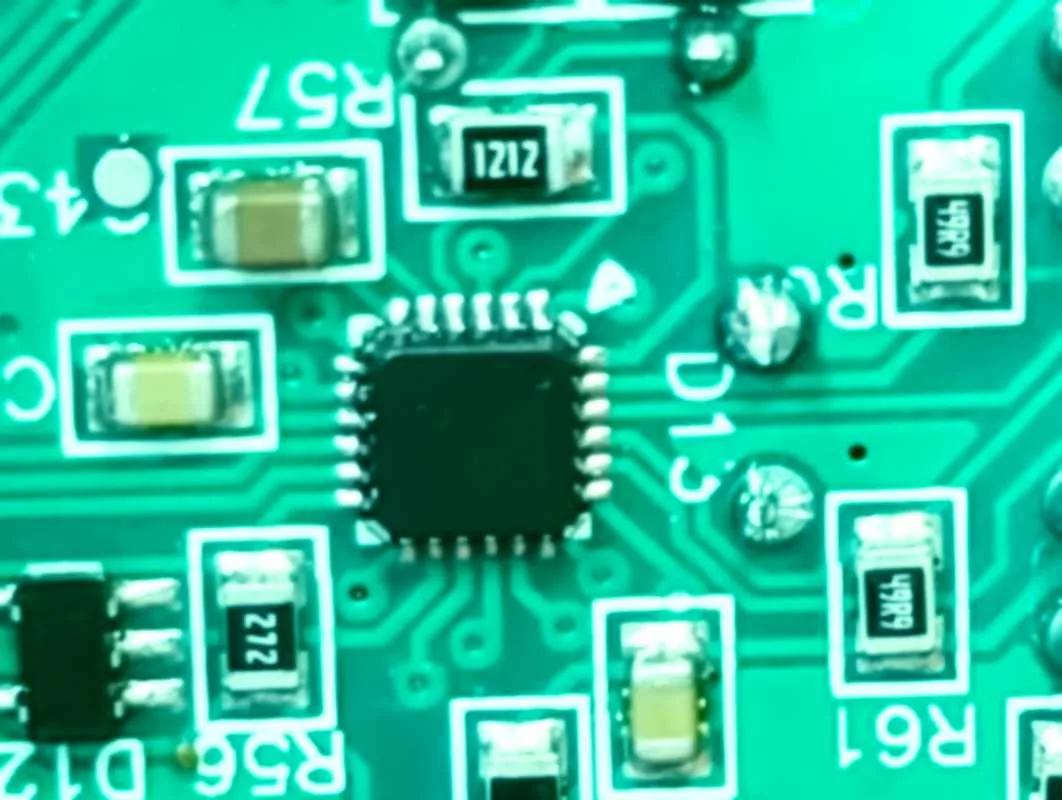

Главный контроллер очистили от флюса, так же поправили подозрительные места пайки.
Затем отмываем плату спиртом, сушим и подключаем для проверки.

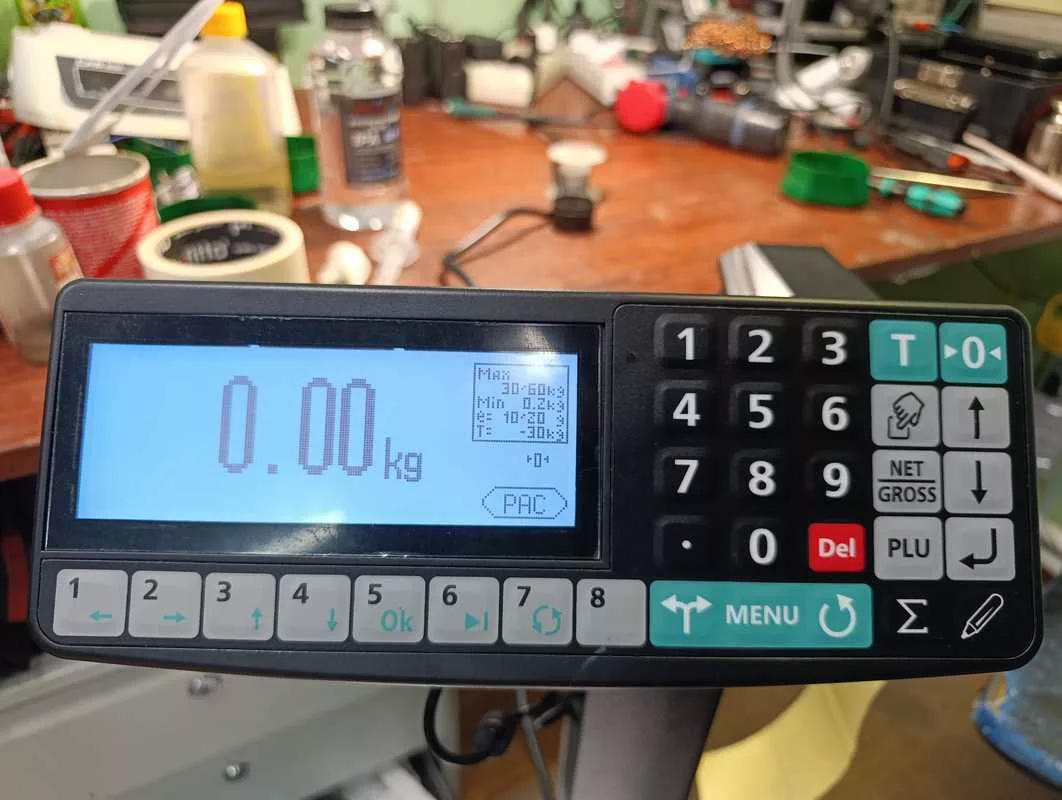

И результат есть, весы стартуют и загружаются. Собираем в обратном порядке. После тестирования ремонт весов Масса-К RP закончен.
