Привет! В ремонт поступили весы MAS MSC с неисправной клавиатурой. Ремонт относится к категории "сделай сам", не требует особенных навыков, поэтому его может выполнить любой. Решили показать, как можно самостоятельно заменить клавиатуру в весах MAS MSC.

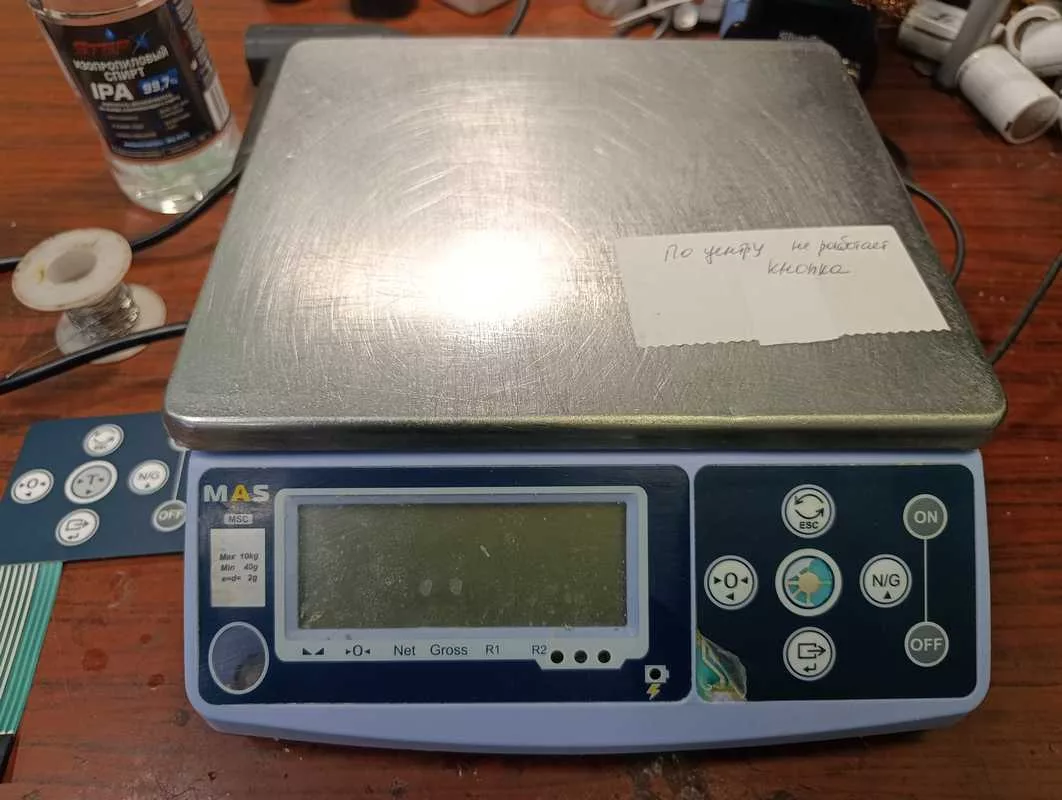

- Для начала внешний вид весов MAS MSC: видно, что клавиатура имеет износ и кнопка ТАРА не работает.

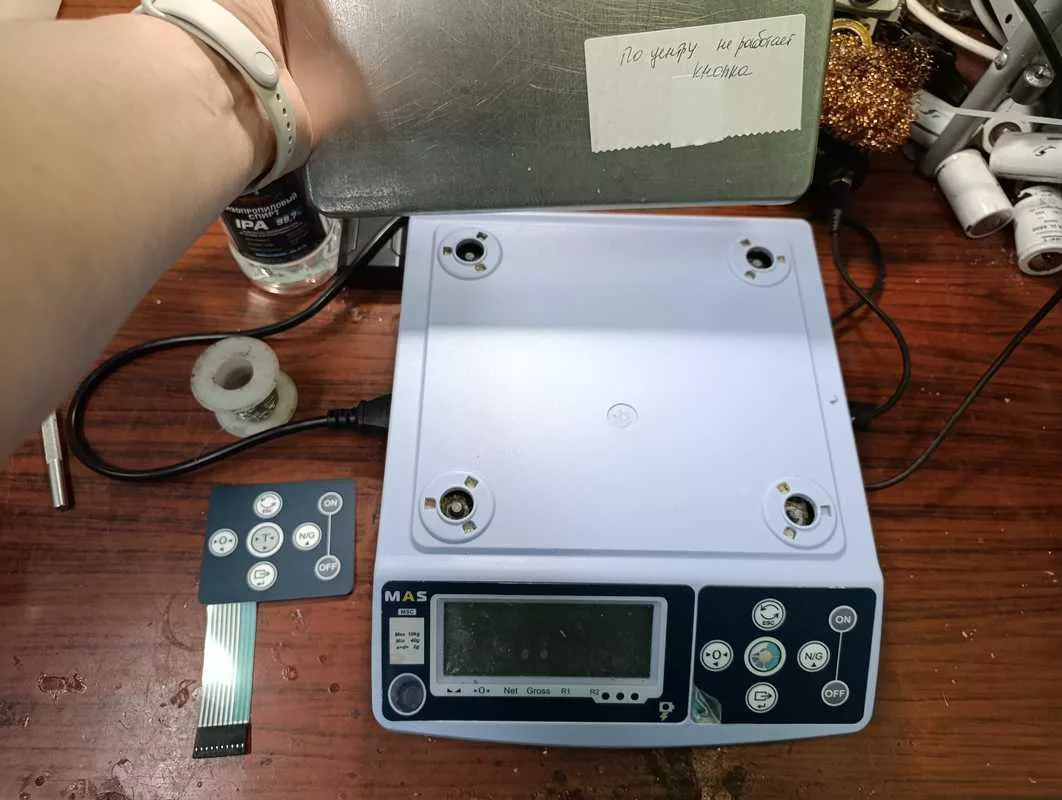

2. Снимаем грузоприемную платформу.

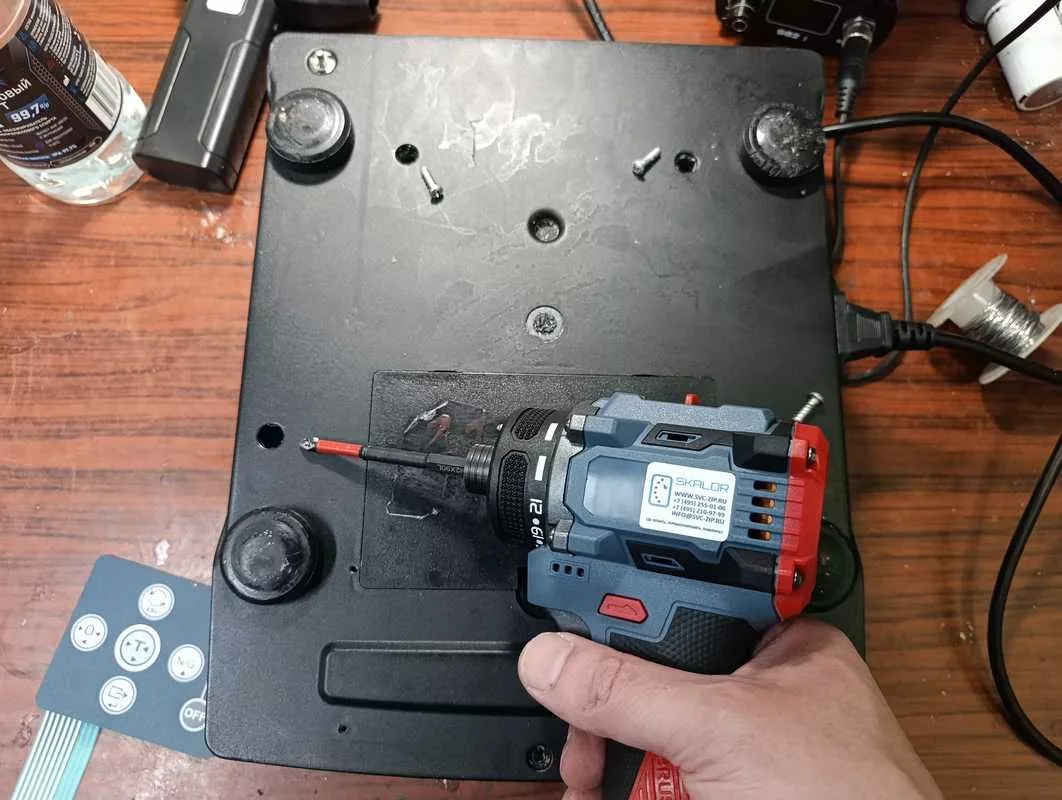

3. На "пузе" весов выкручиваем саморезы.

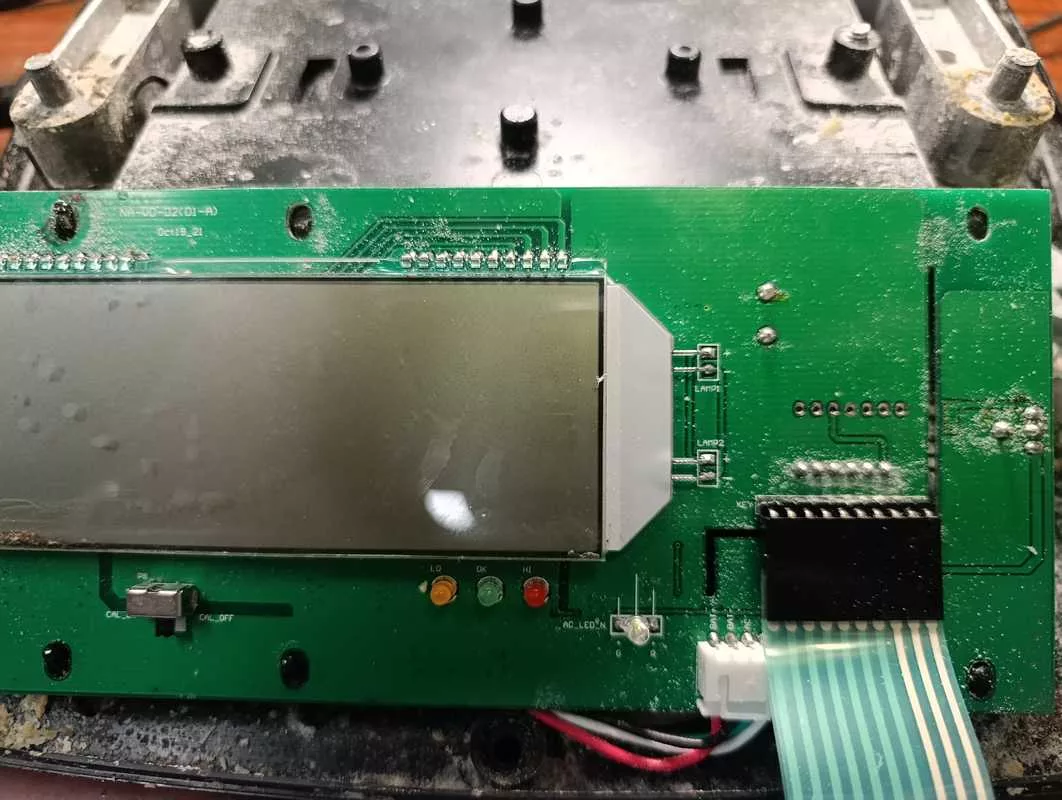

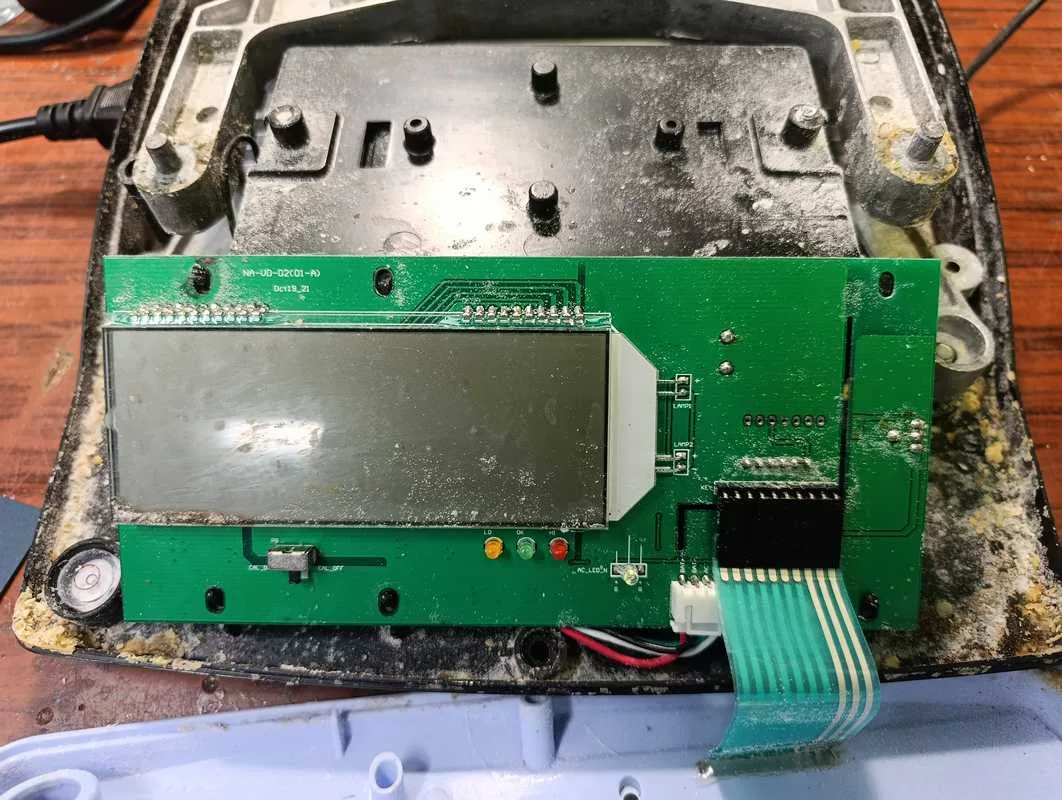

4. Откидываем верхний корпус весов и видим плату. Шлейф клавиатуры подключается к разъему. Чтобы отключить - следует потянуть за черную часть.

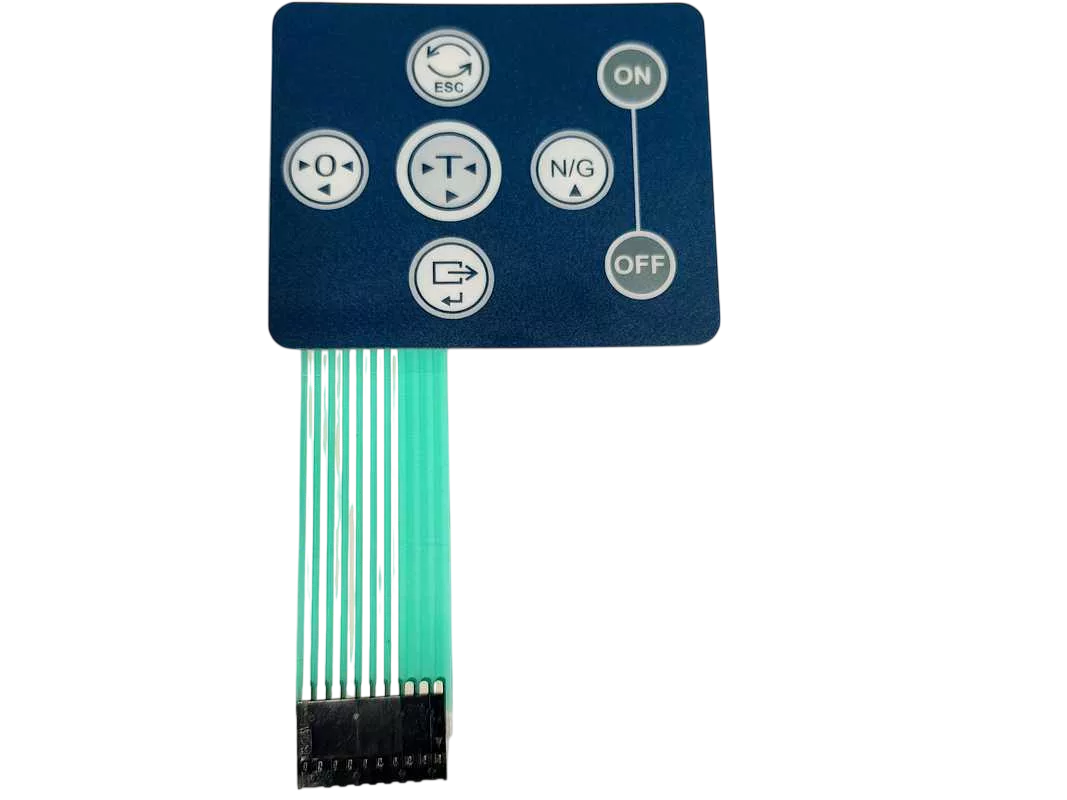

5. Берем новую клавиатуру, если что, ее можно заказать у нас.

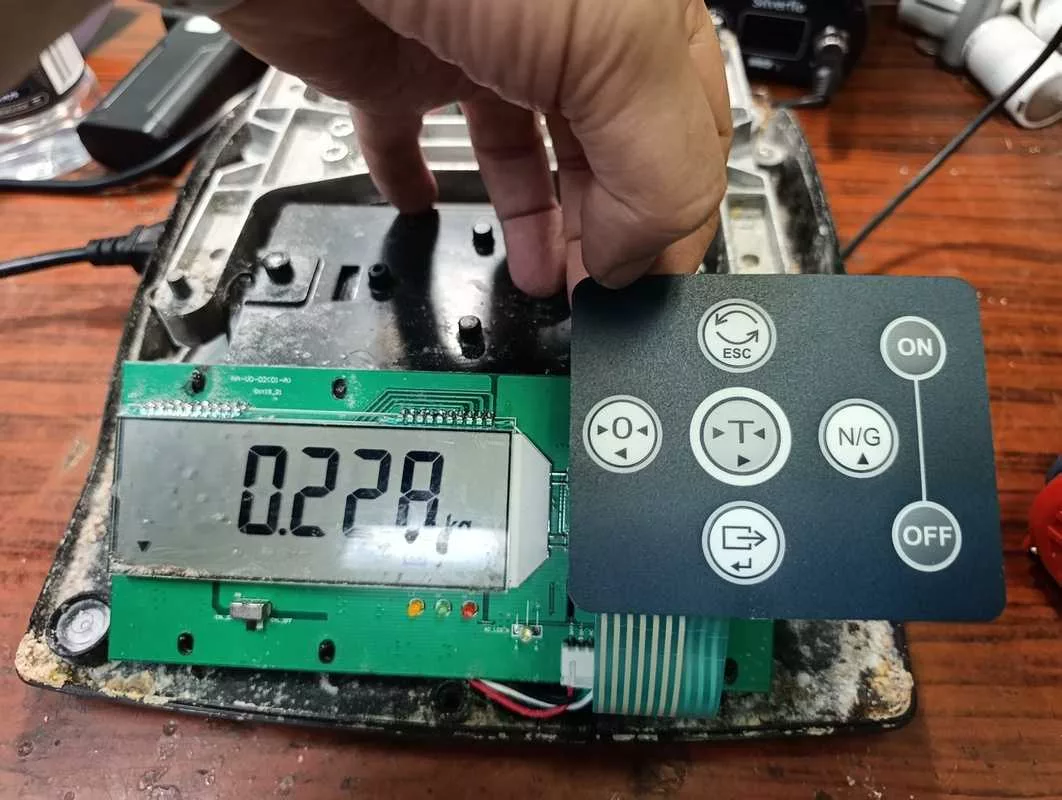

6. Перед установкой новой клавиатуры подключаем ее и проверяем на работоспособность все кнопки.

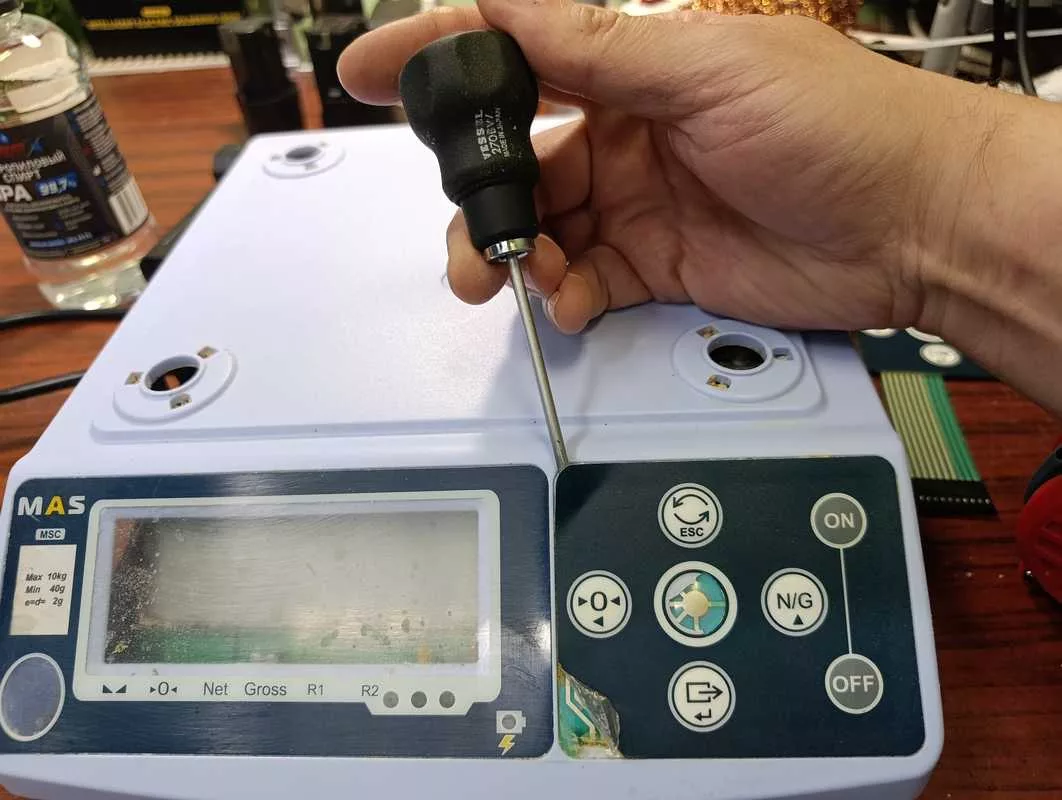

7. Убедившись, что клавиатура исправна и работает корректно приступаем к установке. Для этого плоской отверткой подковыриваем старую клавиатуру и отрываем ее от корпуса весов.
8. После снятия остается старый клеевой слой, его нужно очистить.

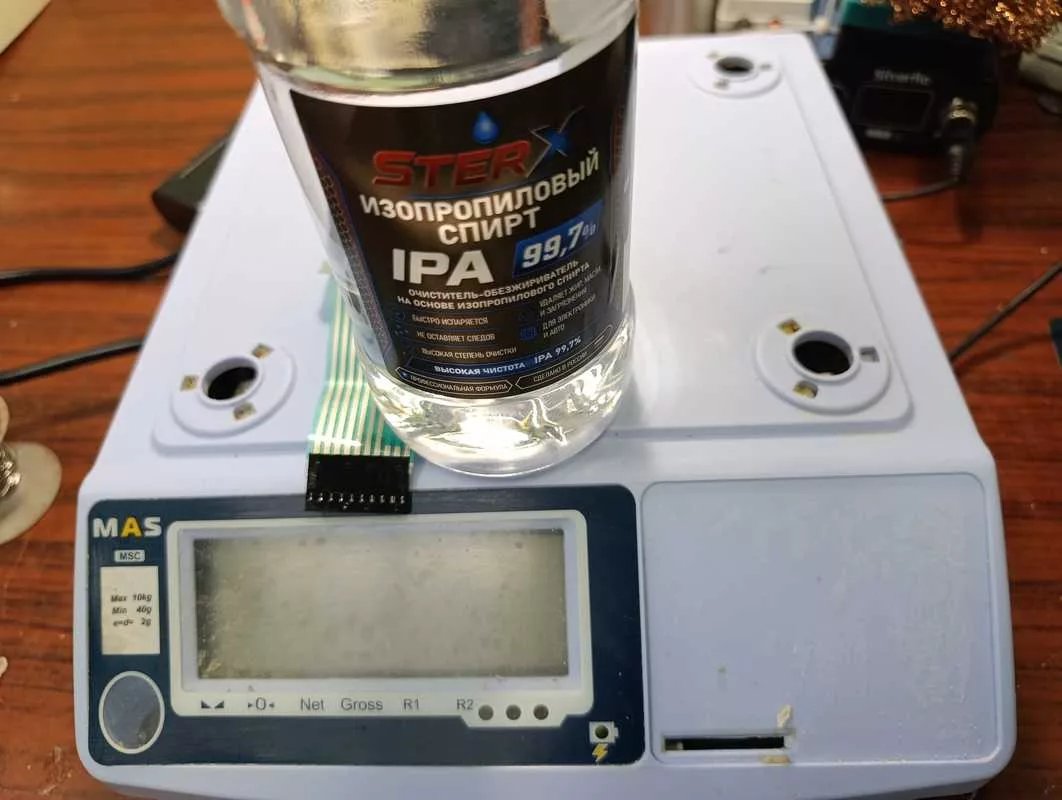

9. Для очистки применяем изопропиловый спирт, он безопасен и нейтрален к пластику корпуса.

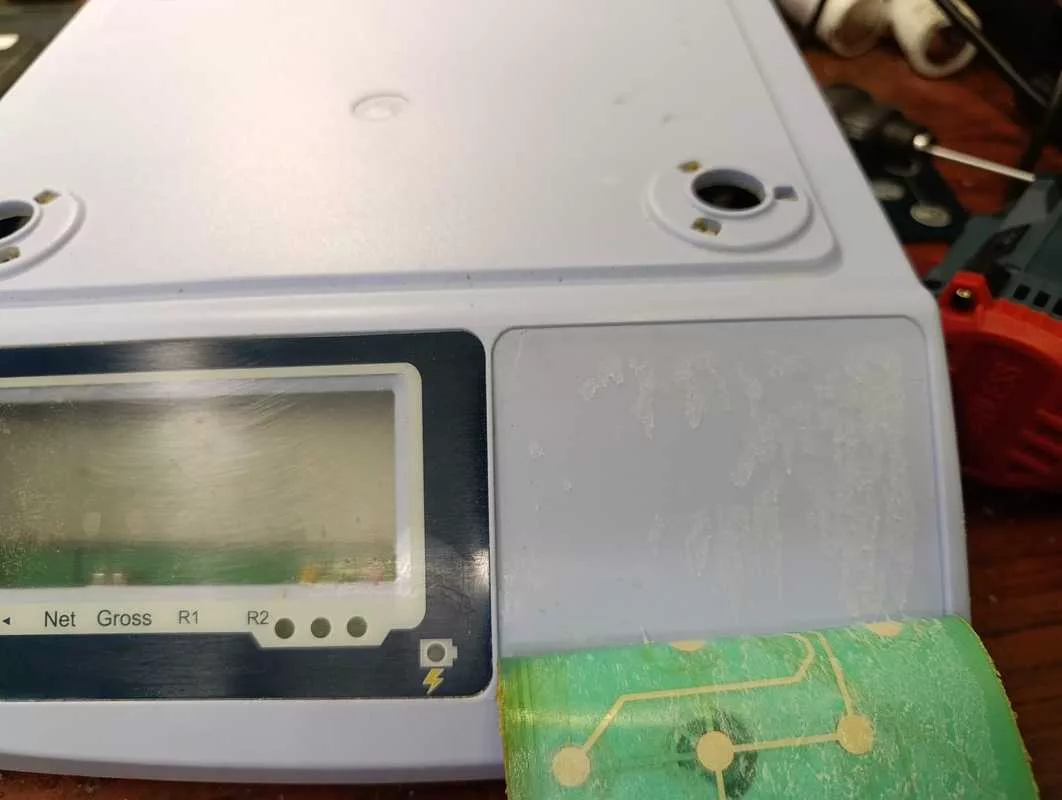

10. Так выглядит подготовленное место для установки новой клавиатуры. Обезжириваем тем же изопропилом.

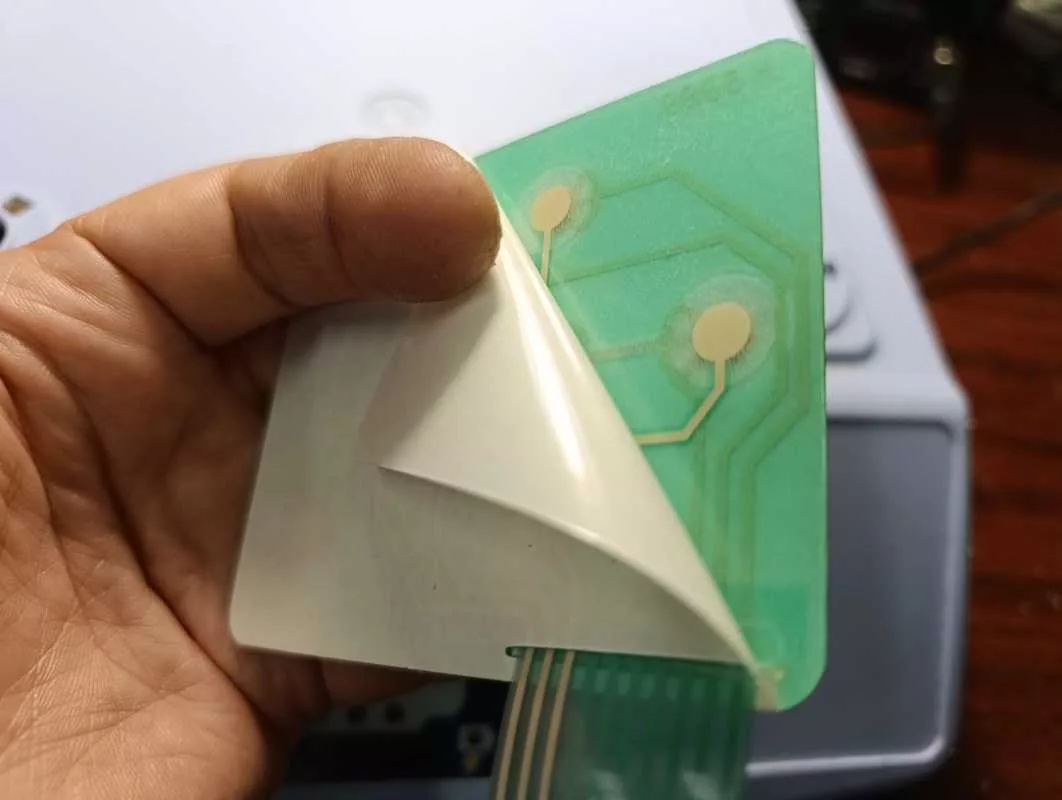

11. Отклеиваем защитную пленку от клеевого слоя на задней части новой клавиатуры.

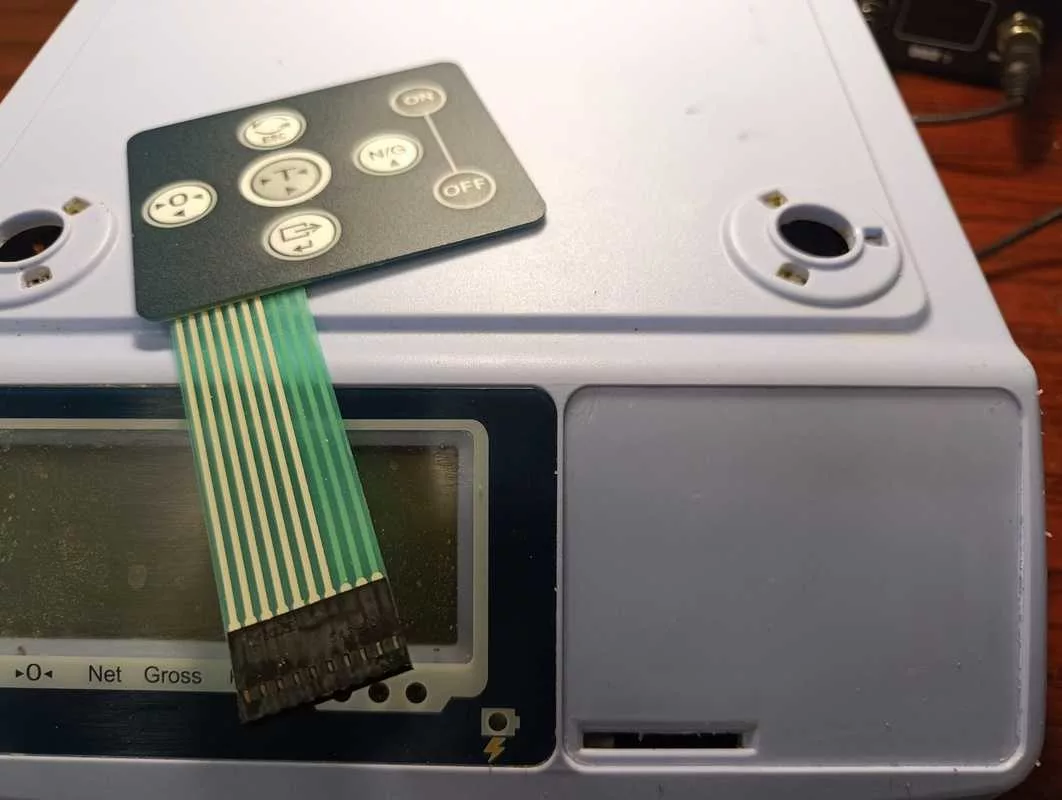

12. Продеваем шлейф клавиатуры в прорезь корпуса.

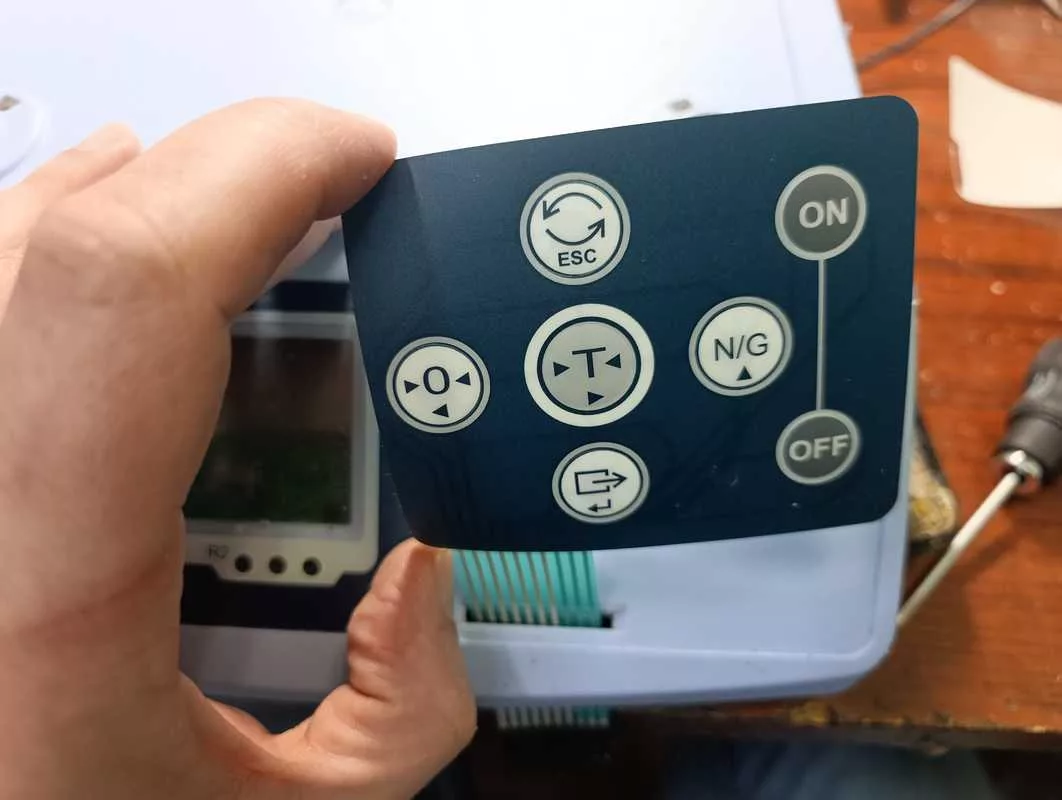

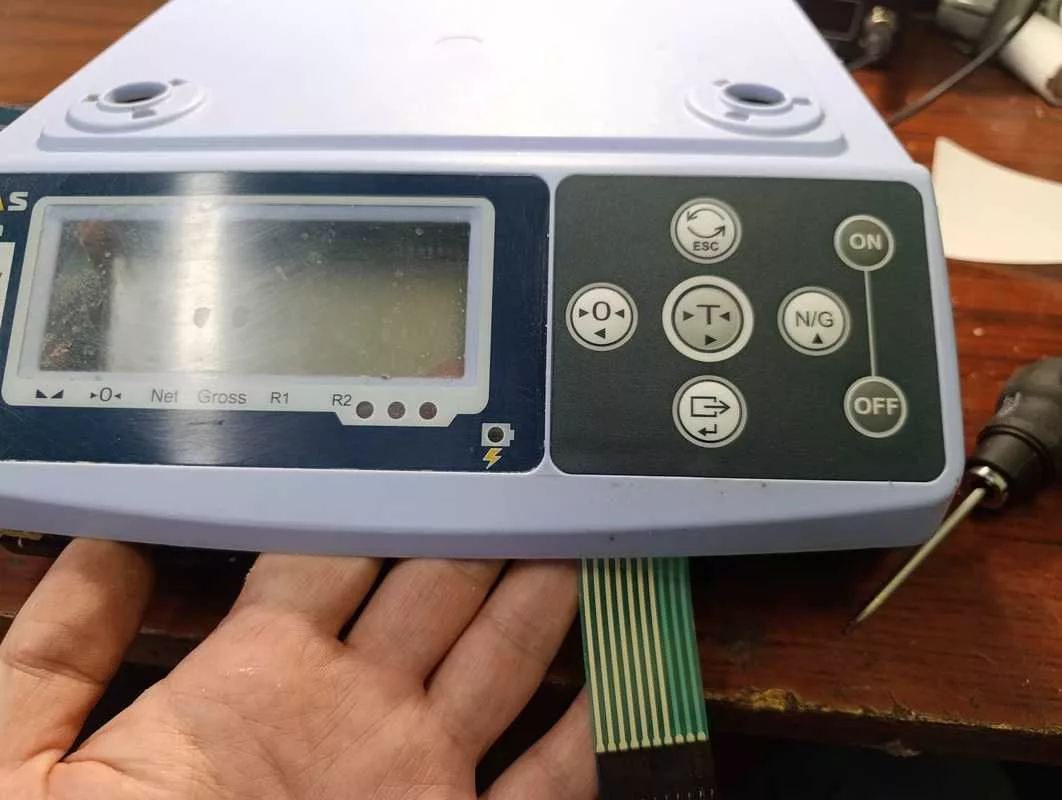

13. Пожалуй самый сложный шаг: сделать выравнивание, чтобы вклеить клавиатуру без перекоса.
14. Теперь действуем в обратном порядке: подключаем шлейф к разъему на плате.

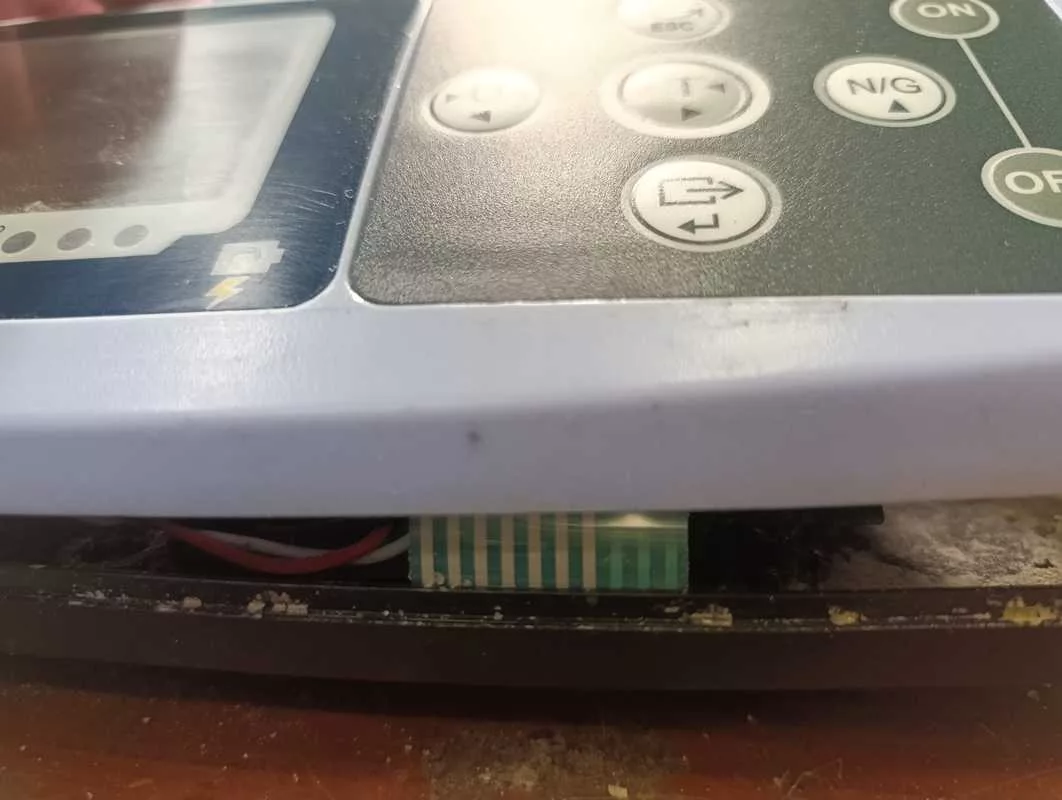

15. Закрываем корпус весов, на этом этапе важно не зажать шлейф между половинками корпуса, для этого проталкиваем шлейф внутрь.

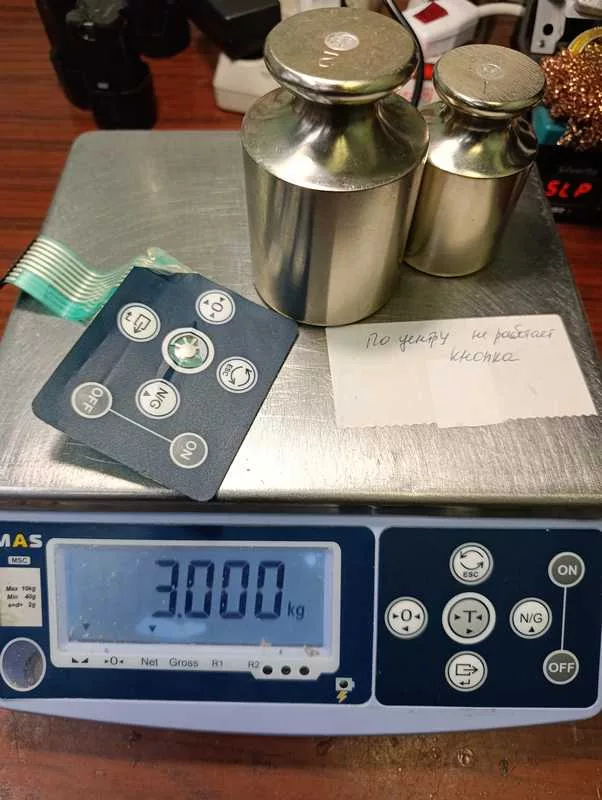

16. Закручиваем заморезы без усилия, иначе можно свернуть стойки, куда эти саморезы вкручиваются. Устанавливаем грузоприемную платформу и тестируем кнопки еще раз, а потом проверяем весы нагрузкой. На этом ремонт весов MASter MAS MSC завершен.
17. Важно проводить работы на выключенных весах, перед работами на всякий случай сбросить статику, коснувшись заземляющего контакта.
