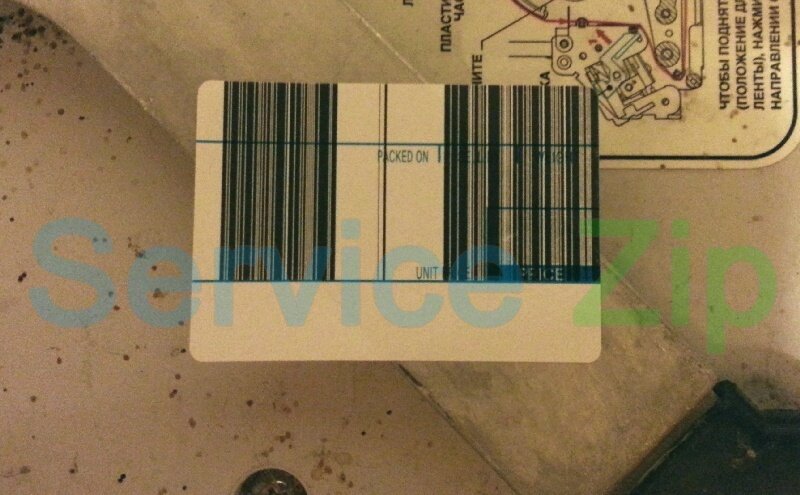

Друзья, добрый день! Сегодня у нас разбор проблемы с весами DIGI SM-300.Как понятно из названия статьи, весы, вместо нормальной картинки, печатают полосы.
Мы не стали сразу менять термоголовку по двум причинам. Во-первых, при таких показаниях неисправности, сразу же ставить новую термоголовку небезопасно, поскольку, если данная проблема вызвана неисправностью материнской платы(выгорела микросхема, управляющая печатью), то новая термоголовка может выйти из строя вслед за старой. Ой, как накладно и обидно сжечь новую ТПГ.

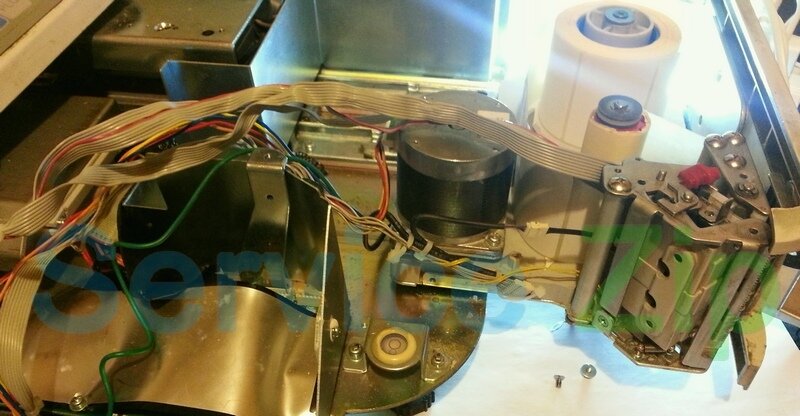

Во-вторых, опыт нашей работы подсказывает, что проблема вовсе не в термоголовке. Поэтому, просто разбираем весы и подключаем новый шлейф — в данном случае это путь не только меньшего сопротивления, но еще более разумный способ диагностики. Почему более разумный способ диагностики? Потому, что при неисправности шлейфа в весах DIGI SM-300 проблема может чудесным образом уходить, стоит лишь шлейфу незначительно поменять свое положение, например, при открытии и закрытии отсека печати. Чтобы сразу исключить этот вариант, устанавливаем новый шлейф.
Подключив новый шлейф для термоголовки, весы не собираем, а сразу же делаем тест печати и пробуем распечатать этикетку с товаром.

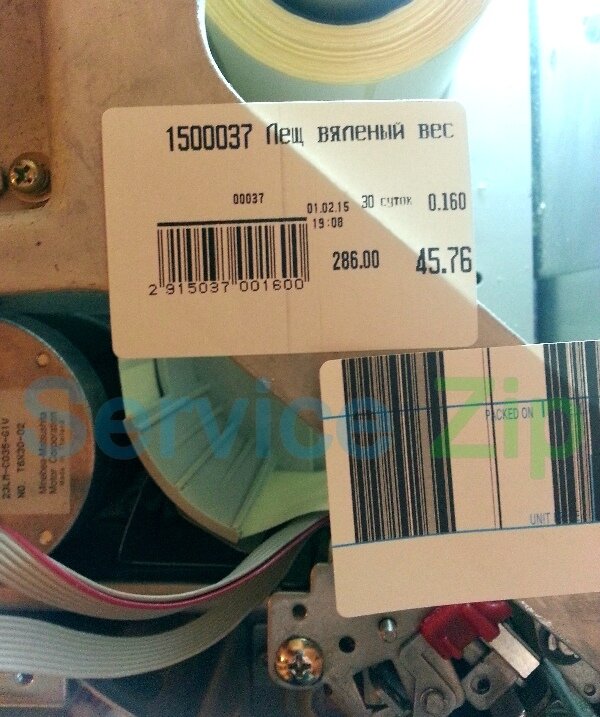

В нашем случае виновным оказался именно шлейф. После установки нового шлейфа мы получили корректную этикетку с четкой картинкой.
Затем весы были собраны и еще раз протестированы. На этом ремонт был завершен. Если есть вопросы — оставляйте в комментариях, или звоните т. +7 495 210-97-99.
Доброго времени суток!
Окажите пожалуйста консультативную помощь в ремонте весов DIGI SM-100. Печатают черную этикетку. Подозреваю, что персонал полез чистить головку металлическим предметом. Возможно подскажете, какая микросхема отвечает за печать. К сожалению, глубоких познаний в ремонте этих весов нет. "Тераоки" там нет. С уважением, Евгений.
Привет! Начать нужно с простого: прозвонить шлейф подключения термоголовки, подключите другую головку. Новую головку подключать не рекомендую, желательно не совсем рабочую, с просечками или другим дефектом, но такую, чтобы было видно виновата родная головка или нет. Можно попробовать сделать полный сброс. Если не поможет, то осциллограф в руки и смотреть сигналы DATA, CLK, LATCH, STB1, STB2. За печать отвечают процессор и микросхемы 74HC14, 74HC32. [url=https://storage.olegon.ru/supermag/index.php?dir=%D0%9E%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5%2F%D0%92%D0%B5%D1%81%D1%8B%2FDIGI%2FSM%2FSM-100%2F%D0%A1%D1%85%D0%B5%D0%BC%D1%8B%2F]Схемы.[/url]
Спасибо!
Первым делом подбросил новый шлейф и головку (где пару сегментов не работали, держал для проверки) - при распечатки этикетки или шахматки полностью черная этикетка. После полного сброса и загрузки формата этикетки при распечатки шахматки сплошная горизонтальная черная полоса только в месте, где должна быть шахматка. Чек так же выдает полностью черную этикетку. К сожалению нет схемы расположения элементов, а познания не слишком глубокие. Не подскажете как маркируется процессор (марка микросхемы)?
Кстати, весы подвесные и плата не соответствует маркировке на схемах. Например, разъем, обозначенный на схеме как CN9 на плате соответствует разъему CN8. И с остальными элементами так же. Кнопка SPAN SWITCH вынесена проводами за пределы платы.
Проц V850.
Именно на подвесные схемы может и не быть, тем не менее, не смотря на другую компоновку, принцип работы должен быть такой же. Нужно смотреть осциллографом вышеуказанные сигналы. Особенно обратить внимание на микросхему НС14. В схеме SRD2217В по ссылке процессор V850 присутствует.
Большое спасибо за ответы. Судя по тем сайтам, куда я успел "потыкаться" Вы самые компетентные в этой области. Похоже, судьба мне заняться изучением этих весов вплотную. Сегодня привезли еще двое "соток" обычных настольных из Сочи. На одних дисплей очень тусклый (предварительно - замена стойки ничего не дала), а на вторых не работает клавиатура (подбрасывание новой клавы тоже ничего не дало (на старой клавиатуре есть следы попадания жидкости). Визуально на платах следов перегрева или вышедших из строя деталей не обнаружено. Можете посоветовать, с чего начать?
И еще, я не слишком наглею? Можно с Вами консультироваться? Просто больше никто не шарит. С уважением Евгений.
Привет. По мере возможности будем отвечать. По поводу тусклого дисплея: начать надо с блока питания. У нас была [url=https://svc-zip.ru/remont_vesov_news/vesy-digi-sm-100-ne-zapuskajutsja-remontiruem_080414/]статья[/url]. Проблема с клавиатурой в DIGI SM-100 это плохо, если заведомо исправная клавиатура и шлейф ситуацию не улучшили, то скорей всего нужно менять процессор. Управление клавиатурой напрямую процессором осуществляется.
здравствуйте. у нас весы digi после выключения включения не работает сеть. что может быть?
Здравствуйте! Большая вероятность, что вышла из строя батарейка, питающая микросхему RTC. Для замены обратитесь в сервисный центр.
криво печатает этикетки digi sm 300
Добрый день. Обратите внимание на состояние обрезиненного вала весов, бывает, что на вал приклеивается этикетка, соответственно искажается и позиционирование информации на этикетке. Также может быть неправильно сориентирована термопечатающая головка весов. Отрегулировать можно, ослабив два шестигранных винта крепления головки и выставив подходящее положение.
