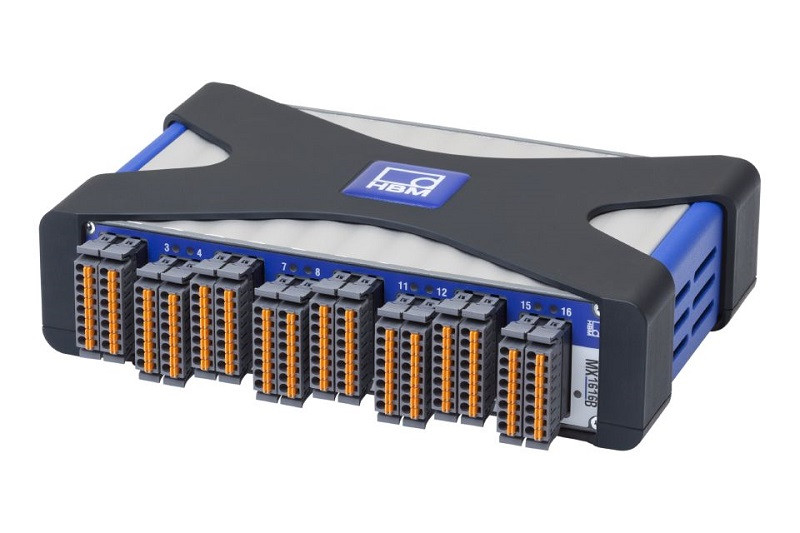

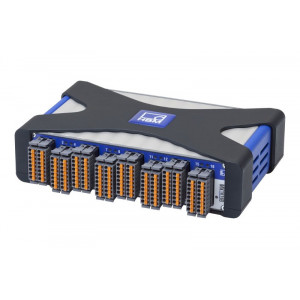

Усилитель тензодатчиков HBM MX1616B Код товара: MX1616B

Усилитель тензодатчиков HBM MX1616B QR Code

Производитель: HBM
Модель: MX1616B

Наличие:

Есть в наличии

Отзывы и вопросы | Написать отзыв или задать вопрос

Описание Отзывы и вопросы

Усилитель для мостовых тензодатчиков HBM MX1616B

Краткое описание:

16 индивидуально конфигурируемых входов

возможность подключения тензодатчиков (мостовая, ½- и ¼-мостовые схемы, 350 или 1000 Ом)

питание моста: постоянный ток или несущая частота

внутренний шунтирующий резистор

подключение нормированного напряжения, PT100, резистора, потенциометра

Скорость передачи данных до 20000 ед.изм./сек на канал, активный фильтр нижних частот

24-битное АЦП для каждого канала для синхронных, параллельных измерений.

Тип		MX1616B
Входы	шт.	16
		электрически изолированы от напряжения питания
Преобразователи, индивидуально настраиваемые		тензодатчик (мостовая, ½- и ¼-мостовая схемы включения), выборочно встроенный дополняющий резистор 350 или 1000 Ом,
		напряжение питания моста: напряжение постоянного тока или несущая частота 1200 Гц
		¼-мостовая схема	3- и 4-провод.
		½-мостовая схема	5-провод.
		мостовая схема	6-провод.
		резистор, терморезистор сопротивления (PT100), 4-проводная схема включения
		потенциометрические датчики
		напряжение (дифференциальное ±10 В, 0 … 30 В униполярное) без питания датчиков
АЦП (для каждого канала)		24-бит, дельта-сигма
Скорость передачи данных (регулируется программным обеспечением, по умолчанию HBM Classic)	Изм./сек	Десятичная: 0,1 … 20000
		HBM Classic: 0,1 … 192000
Полоса пропускания	Гц	3000 (-3дБ) с линейно-фазовым фильтром,
		400 с использованием несущей частоты или фильтра Бесселя
Активный ФНЧ	-	Бессель, Баттерворт, линейный фильтр
		0,01 … 3000 (-3дБ),
Идентификация преобразователя	м	100
(TEDS, IEEE 1451.4)
макс. расст-е до TEDS-модуля
Разъём для подключения преобразователя		Phoenix Contact FMC-1,5/8-ST-3,5-RF push-in
		разъем предусмотрен
Напряжение питания постоянного тока	В	10 … 30 (ном. напряжение 24 В)
Перерыв напряжения питания		макс. 5 мс при 24 В
Потребление	Вт	< 12
Ethernet (канал передачи данных)	-	10Base-T/100Base-TX
Протокол/адресация	-	TCP/IP (прямой IP-адрес или DHCP)
Подключение	м	8P8C-штепсельная вилка (RJ-45) с витой парой (CAT-5)
Макс. длина кабеля к модулю		100
Синхронизация		IEE1394b FireWire (только QuantumX, SomatXR)
EtherCAT		через CX27B
IRIG-B (B000 к B007; B120 к B127)		через MX440B или MX840B вход.канал
IEEE1588 (PTPv2), NTP		протокол временной синхронизации с пом. Ethernet
IEEE 1394b FireWire (синхронизация модуля, канал передачи данных, доп. напряжение питания)		IEEE 1394b FireWire(только модули НВМ)
Скорость передачи данных	МБод	400 (ориент. 50 Мбайт/с)
Макс. ток от модуля к модулю	А	1,5
Макс. длина кабеля между узлами	м	5
Макс. кол-во последовательно включённых модулей	-	12 (=11 хопов)
Макс. кол-во модулей в системе FireWire (с хабами, объединительная плата)	-	24
Макс. кол-во хопов	-	14
Ном. температурный диапазон	ºС	–20…+65
Температура хранения		–40…+75
Отн. влажность	%	5 … 95 (без конденсации)
Класс защиты	-	III
Степень защиты	-	IP20 в соотв. с EN 60529
Механические испытания	м/с2
вибрация (30 мин.)		50
удар (6 мс)		350
Требования ЭМС		в соотв. с EN 61326-1
Макс. вх. напряжение преобразователя отн. земли	В	±18
Контакты 6 и 7 отн-но контактов 1, 2, 3, 4 или 5
Размеры, в горизонт. положении (В х Ш х Г)	мм	52,5 х 200 х 122 (с элементом защиты)
	мм	44 х 174 х 119 (без элемента защиты)
Вес, ориент.	г	980
