Регистратор данных HBM CX22B-W Код товара: CX22B-W

Производитель: HBM
Модель: CX22B-W

Наличие:

Есть в наличии

Отзывы и вопросы | Написать отзыв или задать вопрос

Описание Модификации Отзывы и вопросы

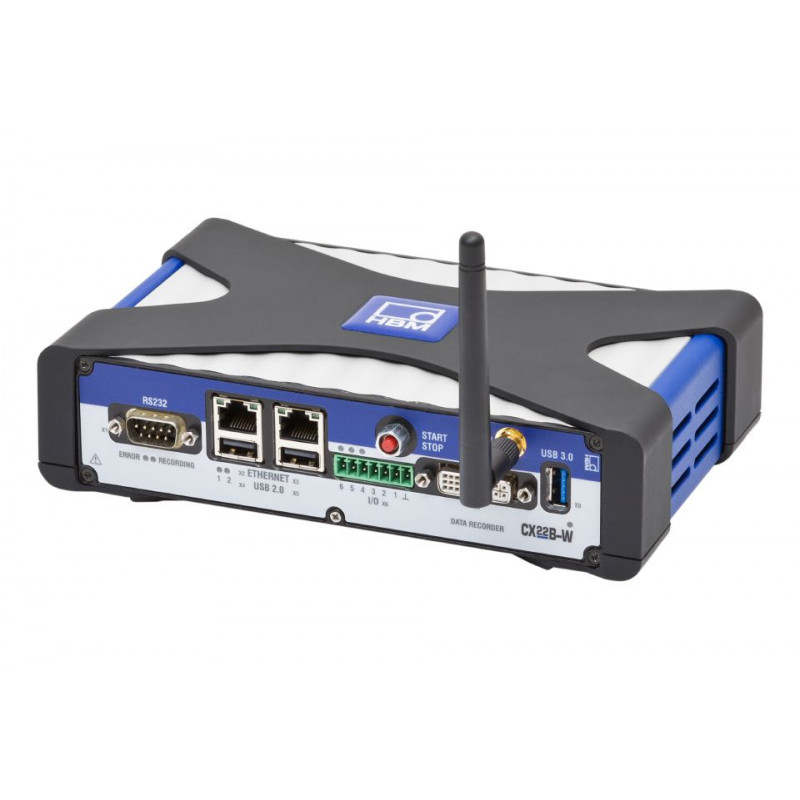

Регистратор данных HBM QuantumX CX22B-W

Краткое описание:

автономный сбор данных

подключение модулей QuantumX, GPS, камеры, сенсорного экрана

простая настройка системы: синхронизация, вычисление, виртуальные каналы, анализ сигнала

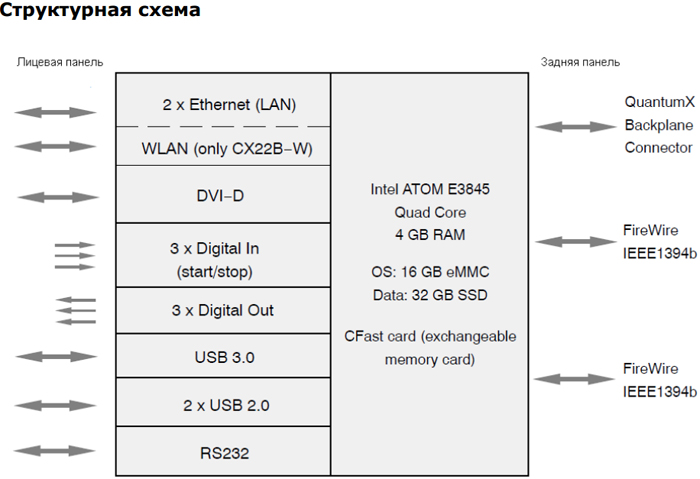

различные интерфейсы: LAN, WLAN (С22B-W), USB, цифровой ввод/вывод

подключение сенсорного экрана: DVI

напряжение питания постоянного тока: 10 В … 30 В, без вентилятора.

Тип		CX22B-W
Установленное программное обеспечение		HBMcatman®EASY
Подключаемые устройства		Все модули QuantumX и SOMATXR
		Датчики GPS (USB, RS232)
		Шина CAN (через MX840B, MX471B)
		Датчики силы для автомобильных колес (Kistler System2000 через Ethernet; AND, MTS и другие через CAN)
		Периферийные устройства: USB-накопители, клавиатура и мышь, видеокамеры, сенсорный экран, беспроводной роутер (LTE, UMTS, EDGE), принтер
Максимальное количество сигналов		1000
Аналоговые каналы, цифровые данные		1000
Синхронизация		FireWire, Ethernet (NTP, PTP с переключателем PTP, EtherCAT (CX27), IRIG-B (вход MX840B)
Настройка системы/Доступ к данным		Удалённый доступ или через программное обеспечение “HBM Device Scan”, прямое подключение к ПК (Ethernet или WLAN) или к сетям LAN/WAN (DHCP), доступ к данным через Windows Explorer, через беспроводной роутер (GPRS, UMTS, LTE)
Конфигурация каналов		Вручную, через встроенную базу данных датчиков (все типовые преобразователи, база данных CAN DBC)
Конфигурация каналов		Автоматически через TEDS (техническая спецификация в датчике), Microsoft Excel, файл проекта
Регистрация данных/запуск и останов		Вручную, через пороговые значения сигнала (предельные значения), после включения (перезапуск памяти в случае провала напряжения и перезагрузки)
Сигналы переключения		Аналоговые, сигнал шины, вычисленные сигналы, цифровой сигнал (0/1)
Тип переключения		По фронту и спаду, по уровню (выше, ниже)
Завершение записи		Вручную, синхронизация, по времени, по числу результатов измерения, по объему заполненной памяти
Количество частот дискретизации		4
Количество частот дискретизации		Например: 10 выб/с, 1 000 выб/с и параллельно сверхнизкая частота (например: 4 выб/час)
Редактор формул		Арифметика, квадратный корень, среднее квадратическое значение, логика, тригонометрия, интеграл, дифференциал, экспоненциальные, логарифмические значения, фильтры, расчет розеток, анализ частот (БПФ + синхронизация)
(расчётные каналы)
Содержание записи		Выбранные сигналы, мета-данные (датчики, конфигурация измерения, параметры тестирования), статистические данные
Режим записи		Стандартный (catman® BIN)
		Периодическое сохранение без потери данных,
		Долговременные измерения
		(цикл со счётчиком и длительностью),
		только пиковые значения (интервал),
		кольцевой буфер (до 10 минут), статистические данные (ASCII)
Последовательности		10 конфигураций последовательностей записей (измерительных задач), повторения
Форматы данных/форматы хранения		HBMcatman® binary format (BIN), FastStream, для высокодинамичных измерений и/или для случая внезапного провала напряжения (теряется только последний блок данных).
Экспорт данных/форматы хранения		ASCII, Microsoft Excel, MTS (RPC III)
Экспорт данных/форматы хранения		MathWorks MATLAB (MAT) HBM nCode (DAC), ASAM MDF 3.0/4.0,NI DIAdem (DAC)
Автоматизация		Функциональные клавиши на клавиатуре, автоматические тесты: обновление Easy Script на базе VBA
Автоматизация		(На уровне автора требуется: обновление Easy Script или на хостовом ПК. Для запуска на регистраторе данных обновление программного обеспечения не требуется).
Хранение данных		Внутренний SSD (32 ГБ), сменный CFast 2.0 (8 ГБ в комплекте), USB-накопитель, внешний жесткий диск USB (USB 2.0 и 3.0)
Передача данных		Резервное копирование на сервер данных через FTP
Отображение или удалённый контроль
Отображение в режиме онлайн		Свободно конфигурируемый дисплей и контрольные уровни (панели) в полноэкранном режиме
Рекомендуемый экран		1024 х 768 пикселей
Рекомендуемый экран		цифровой DVI
Клавиатура		Управление посредством функциональных кнопок
Функционирование		По RDP с компьютером с ОС Windows или OS X через прямое Ethernet-подключение (кабель или WLAN) или LAN/WAN/hot-spot
		Напрямую через подключенное периферийное устройство (монитор, клавиатура, мышь)
		Удаленно с использованием беспроводного шлюза (возможна установка VPN/Team Viewer)
Рекомендуемый дисплей (прямое подключение)		Сенсорный экран DeltaVarioMon DMX1140 или ASUS MB168B+, 1024х768 пикселей
Подключение дисплея		Цифровой DVI или USB 3.0
Отображение и работа (catman)		Произвольно конфигурируемый дисплей и уровни управления
		Многоуровневость (многопанельность), полноэкранный режим
Элементы дисплея		Цифровой дисплей,
		Самописец (y-t, x-y, y-f),
		Полярная диаграмма/цветная спектрограмма (БПФ),
		Таблица (универсальная, простая),
		Указатель,
		Гистограмма,
		LED (multi, uni),
		Кнопка/переключатель,
		Флажок,
		Списковое поле,
		Фоновая картинка или текст.
Клавиатура и мышь		Стандартные, управление с помощью функциональных клавиш
Защита
Изменение системы		Enhanced Write Filter (EWF): изменения должны явно сохраняться
Общие характеристики
Операционная система		Windows Embedded 8
Защита		Механизм Windows Embedded 8 или добавленный, например доступ VPN через RDP (логин и пароль)
Процессор		Intel® Atom, E3845 Quad Core, 1,9 ГГц
Внутренняя память	ГБ
Тип		SLC-SSD
Объем		32
Макс. рабочая высота	м	2000
Вес, ориент.	г	1100
Размеры, горизонтальные (В х Ш х Г)	мм	53 х 200 х 128 (с защитным кейсом)
Размеры, горизонтальные (В х Ш х Г)	мм	44 х 174 х 119 (без защитного кейса)
