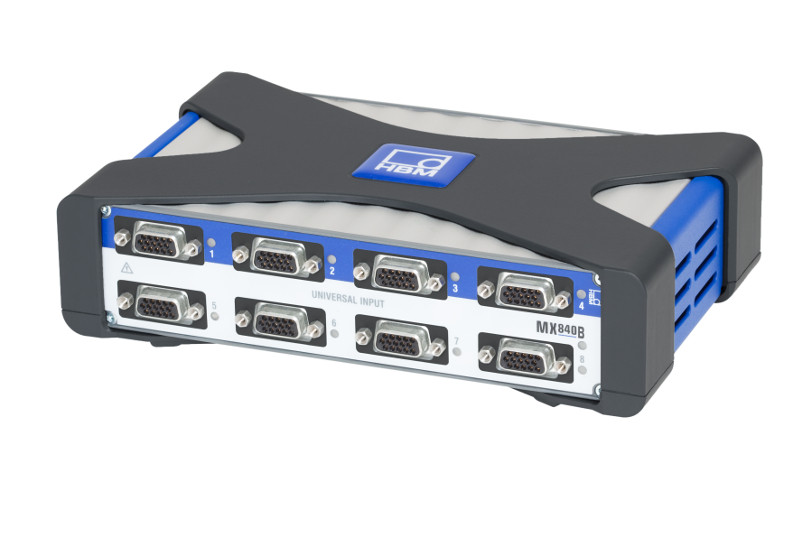

Измерительный усилитель HBM MX840B Код товара: MX840B

Измерительный усилитель HBM MX840B QR Code

Производитель: HBM
Модель: MX840B

Наличие:

Есть в наличии

Отзывы и вопросы | Написать отзыв или задать вопрос

Описание Отзывы и вопросы

Измерительный усилитель HBM QuantumX MX840B

Краткое описание:

8 индивидуально конфигурируемых изолированных каналов

возможность подключения более 16 различных преобразователей к одному каналу

скорость передачи данных до 40 кГц на канал, активный ФНЧ

24-битный АЦП для каждого канала

автоматическая параметризация каналов (TEDS)

напряжение питания постоянного тока для активных преобразователей: 5 В … 24 В

вход/выход CANbus.

Тип		MX840B
Входы	шт.	8
Входы	шт.	электрически изолированы друг от друга и напряжения питания
Преобразователи		Тензодатчик (мостовая и полумостовая схемы включения, четвертьмостовая схема включения с 1-SCM-SG120/350), индуктивный датчик (мостовая и полумостовая схемы включения), пьезорезистивный датчик (мостовая схема включения), IEPE (ICP), потенциометрические преобразователи, напряжение (300 мВ, 10 В, 60 В, до 300 В CAT II с 1-SCM-HV), ток (0…20 мА); сопротивление (например, PTC, NTC, KTY); термометр сопротивления (PT100, PT1000); термопары (K, N, E, T, S,…) с холодным спаем в штепсельной вилке (1-THERMO-MXBOARD). Измерение частоты, подсчёт импульсов, SSI, инкрементный вращающийся датчик (только для разъёмов 5-8).
Преобразователи		Получение сигналов CAN или передача измерительных сигналов по CAN (ISO 11898, только для разъёма 1).
АЦП		24-бит, дельта-сигма
Частота выборки (настраивается программно, по умолчанию «HBM Classic»)	выб/с	Десятичная: 0,1…40000
	выб/с	HBM Classic: 0,1…38400
Ширина полосы пропускания	кГц	7,2
Активный ФНЧ	Гц	Бесселя, Баттервота, линейная фаза 0,01 … 3000 (–3 дБ),
Активный ФНЧ	Гц	отключение фильтра
Идентификация преобразователя	м	100
(TEDS, IEEE 1451.4)
макс. расстояние до TEDS-модуля
Разъём для подключения преобразователя		D-SUB-15HD
Напряжение питания постоянного тока	В	10 … 30 (ном. напряжение 24 В)
Перерыв напряжения питания		макс. 5 мс при 24 В
Потребление	Вт	< 9
без регулируемого питания преобразователя	Вт	< 12
с регулируемым питанием преобразователя	Вт	< 12
Питание преобразователя (для активных преобразователей)	В	5 … 24; настраивается для каждого канала
Регулируемое напряжение питания пост. тока	Вт	0,7 на канал / 2 в совокупности
Макс. вых. мощность
Ethernet (канал передачи данных)	-	10Base-T/100Base-TX
Протокол/адресация	-	TCP/IP (прямой IP-адрес или DHCP)
Подключение	м	8P8C-штепсельная вилка (RJ-45) с витой парой (CAT-5)
Макс. длина кабеля к модулю		100
FireWire (синхронизация модуля, канал передачи данных, доп. напряжение питания)	МБод	IEEE 1394b (только для модулей HBM)
Скорость передачи данных		400 (ориент. 50 Мбайт/с)
Макс. ток от модуля к модулю	А	1,5
Макс. длина кабеля между узлами	м	5
Макс. кол-во последовательно включённых модулей	-	12 (=11 хопов)
Макс. кол-во модулей в системе IEEE1394b FireWire (с хабами, объединительная плата)	-	24
Макс. кол-во хопов	-	14
Синхронизация		IEEE1394b FireWire (только QuantumX, автоматически)
EtherCAT		через CX27/B EtherCAT Gateway
IRIG-B (B000 – B007; B120 – B127)		через любой канал MX840/B
IEEE1588 (PTPv5), NTP		Ethernet
Ном. температурный диапазон	0С	–20…+65
Температура хранения	0С	–40…+75
Отн. влажность воздуха	%	5…95 (без конденсации)
Класс защиты		III
Степень защиты		IP20 в соотв. с EN 60529
Механические испытания
вибрация (30 мин.)	м/с2	50
удар (6 мс)	м/с2	350
Требования ЭМС		в соотв. с EN 61326
Макс. вх. напряжение преобразователя отн. земли (PIN 6)	В
PIN 1 – 5, 7, 8, 10, 13, 15 отн. PIN 6		+5,5 (без помех)
PIN 14 (напряж-е) отн. PIN 9		±60 (без помех)
Размеры, в горизонт. положении (В х Ш х Г)	мм	52,5 х 200 х 121 (с элементом защиты)
Размеры, в горизонт. положении (В х Ш х Г)	мм	44 х 174 х 116,5 (без элемента защиты)
Вес, ориент.	г	980
