Измерительный усилитель HBM MX460B Код товара: MX460B

Измерительный усилитель HBM MX460B QR Code

Производитель: HBM
Модель: MX460B

Наличие:

Есть в наличии

Отзывы и вопросы | Написать отзыв или задать вопрос

Описание Отзывы и вопросы

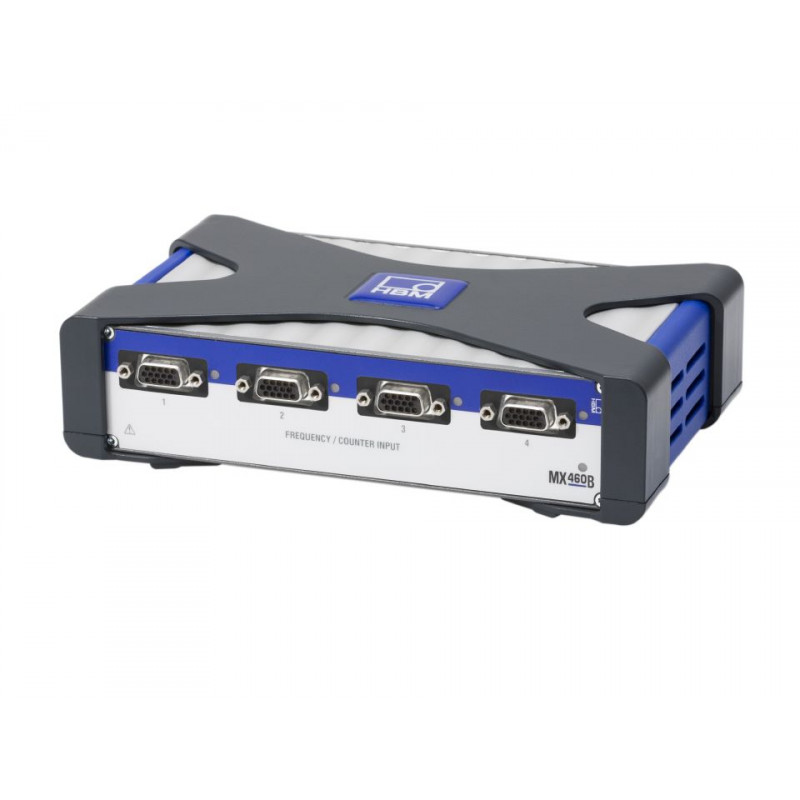

Измерительный усилитель HBM QuantumX MX460B

Краткое описание:

4 индивидуально конфигурируемых входа (электрически изолированных)

обработка любых цифровых сигналов частотой до 1 МГц для измерения скорости, крутящего момента, угла, положения, смещения и ШИМ

высокая разрешающая способность и динамичность (интерполяция и экстраполяция времени импульса)

анализ крутильных колебаний и обнаружение дифференциального угла

поддержка TEDS

напряжение питания постоянного тока для активных преобразователей: 5 … 24 В.

Тип		MX460B
Входы	кол-во	4, электрически изолированы друг от друга
Технологии датчиков		Цифровые импульсы и частоты: счетчики, датчики крутящего момента HBM, кодовые датчики угла поворота (связанные по переменному току), кодирующие датчики (однорядные и двухрядные, с и без индекса), ШИМ (ширина импульса/время, рабочий цикл)
Частота выборки (настраивается для домена, по умолчанию – классическая HBM)	выб/с	Десятичная: 0,1 ... 100 000 (настраивается для каждого канала) или
	выб/с	классическая HBM: 0.1 … 96 000
Полоса пропускания (-3 дБ)	кГц	38
Идентификация датчика (TEDS, IEEE 1451.4)
макс. расстояние до модуля TEDS	м	100
Подключение датчика		D-SUB-15HD
Диапазон напряжения питания пост. тока	В	10 ... 30, номинальное напряжение 24 В
Перерыв напряжения питания		макс. 5 мс при 24 В
Потребляемая мощность
без регулировки питания датчика	Вт	< 6
с регулировкой питания датчика	Вт	< 9
Питание датчика (активные датчики)
Регулируемое напряжение пост. тока	В	5 ... 24; регулируемое поканально
Макс. выходная мощность	Вт	0,7 на канал /2 в совокупности
Ethernet (линия передачи данных)		10Base-T /100Base-TX
Протокол/адресация	−	TCP/IP (прямой IP адрес или DHCP)
Подключение	−	Разъем 8P8C (RJ-45) с витой парой (CAT-5)
Макс. длина кабеля до модуля	m	100
Возможности синхронизации		IEEE1394b FireWire (автоматически, рекомендуется)
EtherCAT®		через CX27
IRIG-B (B000 – B007, B120 – B127)		через входной канал MX440A или MX840A
IEEE1588 (PTPv2), NTP		NTP на базе Ethernet
FireWire (модуль синхронизации, линия передачи данных, опционально – напряжение питания)		IEEE 1394b (только HBM модули)
Скорость передачи	MБод	400 (ориент. 50 MБайт/с)
Макс. ток от модуля к модулю	A	1,5
Макс. длина кабеля между узлами	м	5
Макс. количество модулей подключенных последовательно	−	12 (=11 сегментов)
Макс. кол-во модулей в FireWire системе (включая хабы и соединительные платы)	−	24
Макс. кол-во цепей сегментов	−	14
Номинальный диапазон температур	°C [°F]	−20 °C ... +65 °C [−4 ... +149]
Диапазон температуры хранения	°C [°F]	−40 °C ... +75 °C [−40 ... +167]
Относительная влажность	%	5 … 95 (без конденсата)
Класс защиты		III
Степень защиты		IP20 в соотв. с EN60529
Требования ЭМС		EN61326
Механические испытания
Вибрация (30 мин)	м/с2	50
Удар (6 мс)	м/с2	350
Размеры в горизонтальном положении	мм	52.5 x 200 x 122 (с защитой корпуса)
(В x Ш x Г)		44 x 174 x 119 (без защиты корпуса)
Вес, ориент.	г	850
