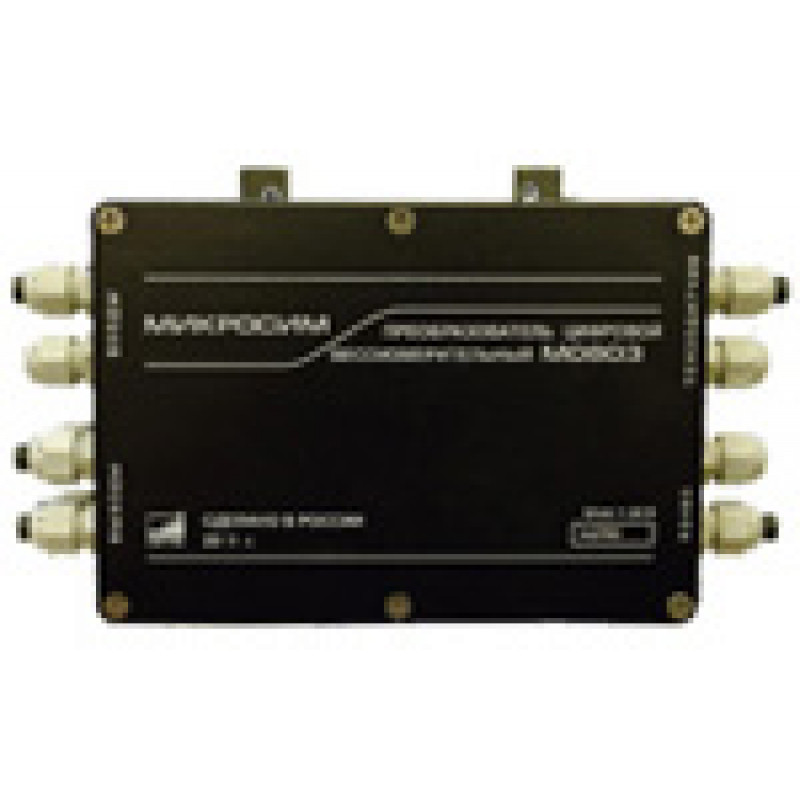

Цифровой преобразователь Метра М0803-1 Код товара: М0803-1

Цифровой преобразователь Метра М0803-1 QR Code

Производитель: Метра
Модель: М0803-1

Наличие:

Есть в наличии

Отзывы и вопросы | Написать отзыв или задать вопрос

Описание Отзывы и вопросы

Цифровой преобразователь Метра М0803-1

Краткое описание:

Предназначен для измерения и преобразования сигналов тензодатчиков, управления

состояниями дискретных выходов, считывания и обработки состояний дискретных входов,

получения и передачи информации через последовательный интерфейс RS485 к другому

оборудованию. Преобразователь может использоваться как компонент тензометрических

систем, таких как электронные весы, дозаторы, контрольное и технологическое оборудование.

Описание:

Преобразователь измеряет выходной сигнал тензодатчика, преобразует его в цифровое

значение посредством 24-разрядного АЦП и производит обработку полученного значения –

фильтрацию, суммирование, преобразование в инженерные единицы, дискретизацию.

Параметры преобразования сигнала АЦП и обработки значений задаются пользователем при

настройке и сохраняются в EEPROM преобразователя. Настройка преобразователя

производится с использованием персонального компьютера с помощью программного

обеспечения из комплекта поставки.

Стандартный набор функций:

преобразование аналогового сигнала в цифровой;

фильтрация сигнала от высокочастотных наводок;

предварительная обработка сигнала: масштабирование, усреднение;

настройка параметров выработки и обработки сигнала;

сохранение настроек в EEPROM;

передача цифрового сигнала по RS485;

возможность функционирования в сети преобразователей.

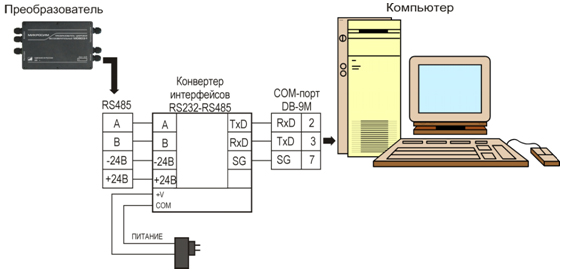

Входящее в комплект поставки программное обеспечение работает в операционной

системе MS Windows и позволяет обрабатывать данные от нескольких

преобразователей, объединенных в сеть.

Особенности:

непосредственное подключение тензодатчиков;

четырех- или шестипроводная схема подключения тензодатчика;

высокая разрешающая способность (24 разряда цифрового кода);

простота и удобство эксплуатации;

рабочий температурный диапазон (от -30 до +40 С);

гальванически развязанное от схемы преобразователя питание;

обновление микропрограммы преобразователя.

Тип	М0803-1
Дискретные входы-выходы, шт	4 / 4
Выходы интерфейса RS485, шт	2

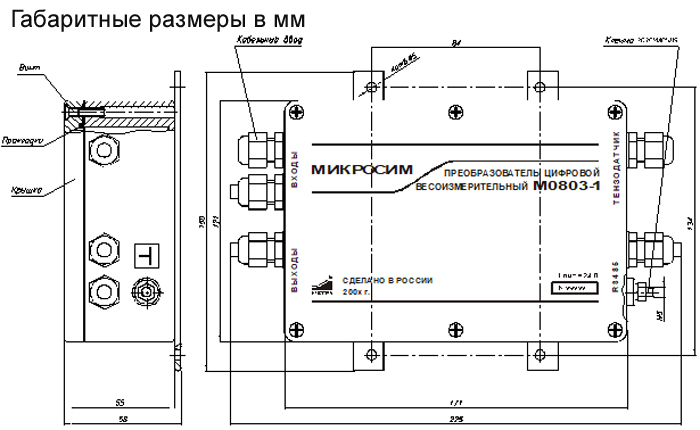

Габаритные размеры, мм	225 х 150 х 160
Вес, кг	1,4
Напряжение питания тензодатчика, В	+5 постоянного тока 5 переменного тока
Сопротивление нагрузки по цепи питания тензодатчика,Ом	80
Схема подключения тензодатчика	6-проводная или 4-проводная
Рабочий диапазон измерений входного сигнала, (выходной	т - 0,25 до + 3,75
сигнал тензодатчика, приведенный к входу, при номинальной
нагрузке), мВ/В
Длина кабеля для подключения тензодатчика, не более, м	100
Основная приведенная погрешность преобразования	± 0,01%
сигнала тензодатчика в код	± 0,01%
Собственная нелинейность, полной шкалы	± 0,002%
Частота измерений, Гц	От 10 до 400
Тип цифрового интерфейса	RS485
Скорость обмена, бит/сек	1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200
Длина кабеля RS485, м	1200
Напряжение электропитания постоянным током, В	От 19 до 30
Потребляемая мощность, ВА	1,0
Значение вероятности безотказной работы за 2000 ч	0,92
