Тензометрический датчик SB2-100klb-C3

Серия SB2 – это тензометрические датчики из стали балочного типа с абсолютно герметичным уплотнением. Покрытие, защищающее этот тензодатчик от влаги, позволяет использовать его в промышленном весоизмерении.

Применение:

Платформенные весы, системы взвешивания бункеров, емкостей и резервуаров большого веса.

Основные особенности:

Номинальная нагрузка (Е max.) 45,4т.
Класс точности - C3.
Степень защиты от окружающей среды IP68.

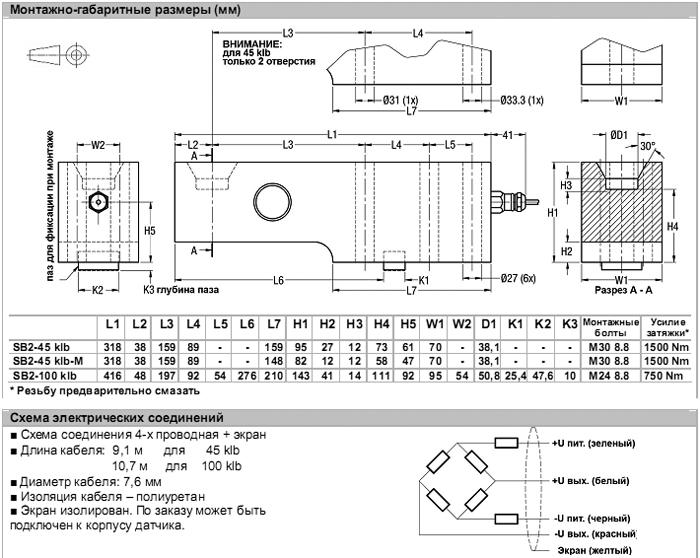

Исполнение крепления: ВН - "Маятник".
Схема подключения кабеля: 4х проводный (AWG 20).
Длинна кабеля 10,7 м.
Диаметр кабеля 7,6 мм.
Материал датчика: инструментальная сталь с защитным покрытием.
Герметизация выхода кабеля:полностью герметичная стекло-металлическая пайка.
Взрывобезопасное исполнение.

Преимущества:

Предварительно откалиброван на заводе. Проведена проверка ОТК.
Укомплектован паспортом с индивидуальными электропараметрами.
Калибровка в mV/V/Ω.
Экран подключен к корпусу датчика. По запросу экран может быть изолирован.

Спецификация
Номинальная нагрузка (E max.)	lb	45000 / 100000
Метрический эквивалент (1 lb = 0,45359 кг)	т	20,4 / 45,4
Класс точности по МОМЗ №60		(GP)	C1	С3
Число поверочных делений (nLC)			1000	3000
Мин. нагрузка поверочного интервала (V min.)			Emax./5000	Emax./15000
Температурный коэф. при мин. нагрузке (TCO)	%RO/10^оС	≤ ± 0,0400	≤ ± 0,0275	≤ ± 0,0122
Температурный коэф. по чувствительности (TCRO)	%RO/10^оС	≤ ± 0,0200	≤ ± 0,0160	≤ ± 0,0100
Комбинированная ошибка	% *RO	≤ ± 0,0500	≤ ± 0,0300	≤ ± 0,0200
Нелинейность	% *RO	≤ ± 0,0400	≤ ± 0,0300	≤ ± 0,0166
Гистерезис	% *RO	≤ ± 0,0400	≤ ± 0,0300	≤ ± 0,0166
Дрейф (30 минут)	% *RO	≤ ± 0,0600	≤ ± 0,0490	≤ ± 0,0166
Рабочий коэффициент передачи, Cn, (RO)	mV/V	2 ± 0,1%
Калибровка в mV/V/Ω	%	≤ ± 0,05
Баланс ноля	% *RO	≤ ± 5
Напряжение питания	V	5...15
Входное сопротивление	Ω	385 ± 20
Выходное сопротивление	Ω	351 ± 1
Сопротивление изоляции (100 V DC)	MΩ	≥ 5000
Перегрузка допустимая	% *E max.	200
Перегрузка разрушающая	% *E max.	300
Боковая допустимая перегрузка	% *E max.	100
Диапазон термокомпенсации	^оС	-10...+40
Рабочий температурный диапазон	^оС	Россия: -30...+40; ЕС: -40...+80 (ATEX -40...+60)
Материал тензодатчиков		инструментальная сталь, с покрытием
Уплотнение		герметичное уплотнение; ввод кабеля залит стеклом
Степень защиты согласно DIN 40.050 (ГОСТ 1425496)		IP68 / IP69K

Значения нелинейности, гистерезиса и температурной компенсации указаны в допустимых пределах.

Сумма значений Нелинейности, Гистерезиса и TCRo отвечает требованиям OIML R60 cpLC=0,7


mV/V	2

Класс защиты	IP 68

Класс точности	С3

Материал	Инструментальная сталь с защитным покрытием

НПВ	45,4t • 100Klb

Тип датчика	Тензодатчики консольного типа (одноопорные на сдвиг)
