Тензодатчик FLINTEC PC30-30kg-GP Код товара: PC30-30kg-GP

Тензодатчик FLINTEC PC30-30kg-GP QR Code

Производитель: Flintec
Модель: PC30

Наличие:

Есть в наличии

Отзывы и вопросы | Написать отзыв или задать вопрос

Описание Характеристики Модификации Отзывы и вопросы

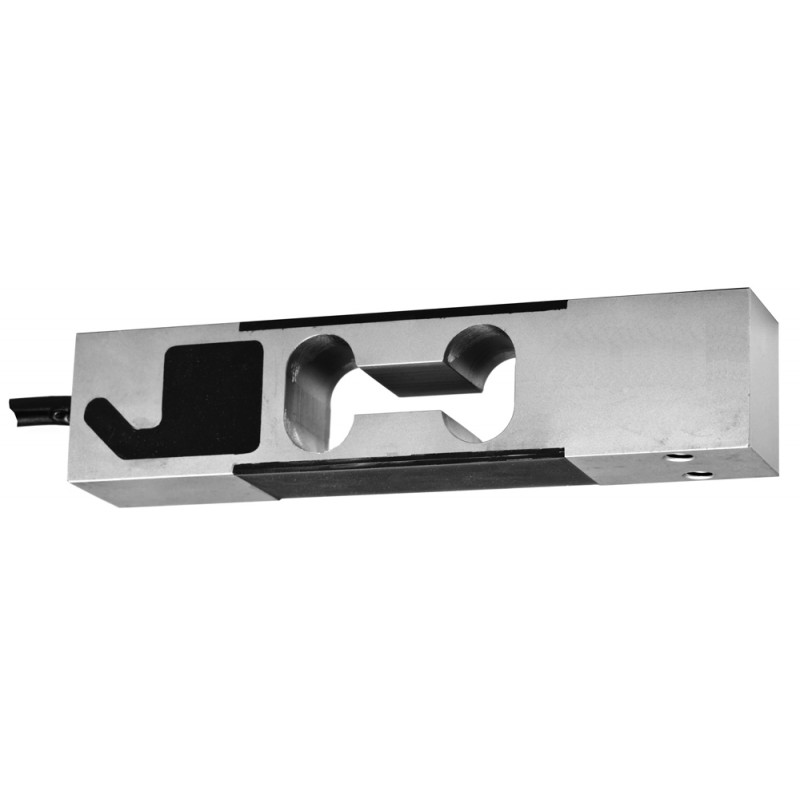

Тензометрический датчик PC30-30kg-GP

Серия PC30 – это тензометрические датчики из нержавеющей стали выполненные для использования по схеме SINGLE POINT с улучшенной герметизацией. Используются в промышленных условиях.

Применение:

Настольные и напольные весы.

Основные особенности:

Номинальная нагрузка (Е max.) 30 кг.
Класс точности - GP.
Степень защиты от окружающей среды IP67.
Схема подключения кабеля: 6ти проводный (AWG 26).
Длинна кабеля 1,5 м.
Диаметр кабеля 5,8 мм.
Герметизация выхода кабеля: залит пластмассой.
Максимальный размер платформы 400 х 400 мм.
Взрывобезопасное исполнение.

Преимущества:

Предварительно откалиброван на заводе. Проведена проверка ОТК.
Укомплектован паспортом с индивидуальными электропараметрами.
Низко профильное исполнение.
Экран подключен к корпусу датчика. По запросу экран может быть изолирован

Спецификация
Номинальная нагрузка (E max.)		кг	7/10/15/20/30/50/100	10/15/20/30/50/100
Класс точности по МОМЗ №60			(GP)	C3
Число поверочных делений (nLC)			-	3 000
Мин. нагрузка поверочного интервала (V min.)			-	Emax /10 000
Температурный коэф. при мин. нагрузке (TCO)		%RO/10^оС	≤ ± 0,0400	≤ ± 0,0140
Температурный коэф. по чувствительности (TCRO)		%RO/10^оС	≤ ± 0,0200	≤ ± 0,0100
Комбинированная ошибка		% *RO	≤ ± 0,0500	≤ ± 0,0200
Нелинейность		% *RO	≤ ± 0,0400	≤ ± 0,0166
Гистерезис		% *RO	≤ ± 0,0400	≤ ± 0,0166
Дрейф (30 минут)		% *RO	≤ ± 0,0600	≤ ± 0,0166
Опции	Мин. нагр. поверочного интервала (Vmin. oрt)		-	Emax /15 000
	Темп. эффект при миним. нагрузке (ТСО орt)	%RO/10^оС	-	≤ ± 0,0093
Рабочий коэффициент передачи, Cn, (RO)		mV/V	2 ± 10%
Баланс ноля		% *RO	± 5
Напряжение питания		V	5...15
Входное сопротивление		Ω	385 ± 10
Выходное сопротивление		Ω	350 ± 10
Сопротивление изоляции (100 V DC)		MΩ	≥ 5000
Перегрузка допустимая		% *Е max.	150
Перегрузка разрушающая		% *Е max.	300
Боковая допустимая перегрузка		% *Е max.	100
Макс. размер платформы; нагрузка согласно МОМЗ №76		мм	400 x 400
Максимальное расстояние от центра при Е max.		мм	135
Диапазон термокомпенсации		^оС	-10...+40
Рабочий температурный диапазон		^оС	-20...+65 (ATEX -20...+60)
Материал тензодатчиков			Нержавеющая сталь 17- 4 РН (1,4548)
Уплотнение			залит пластиком
Степень защиты согласно DIN 40.050 (ГОСТ 14254-96)			IP67

Значения нелинейности, гистерезиса и температурной компенсации указаны в допустимых пределах.
Сумма значений Нелинейности, Гистерезиса и TCRo отвечает требованиям OIML R60 срLС=0,7


mV/V	2

Класс защиты	IP 67

Класс точности	GP

Материал	Нержавеющая сталь

НПВ	30кг

Тип датчика	Тензодатчики одноточечные (SinglePoint)
