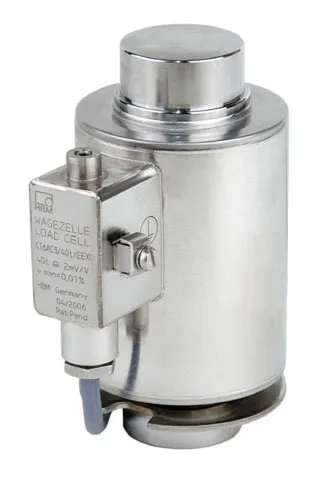

Тензодатчик HBM C16A-D1-40t

Производитель: HBM
Тип датчика: Тензодатчики цилиндрические (колонного типа)

Цена по запросу

Сообщим цену и срок поставки в ответ на заявку. Оплата: безналичный расчёт по счёту. Условия доставки

Нужна консультация? +7 (495) 255-01-06 Заказать обратный звонок Консультация: +7 (495) 255-01-06

Описание

Тензодатчик HBM C16A-D1-40t

Краткое описание

функция самоустановки
максимальная нагрузка: 40 т
простота монтажа
нержавеющая сталь, лазерная сварка, IP68
поверка для коммерческого применения:
до 5 000 делений (OIML R60)
до 10 000 делений (NTEP class III LM)
оптимизация для параллельного подключения с угловой коррекцией
оптимизация для параллельного подключения посредством компенсации смещенной нагрузки
соответствие требованиям ЭМС согласно EN 45 501
взрывобезопасное исполнение согласно ATEX 95 (опционально)

Технические характеристики:
Тип		C16A D1			C16A C4
Номинальная нагрузка (Emax)		20 т, 30 т, 40 т, 60 т, 100 т			20 т, 30 т, 40 т	60 т
Класс точности по OIML R60		D1 (0,0330 %)			C4
Максимальное число поверочных интервалов (nLc)		1000			4000
		(10 000 NTEP III LM)
Минимальный поверочный интервал датчика (vmin)	% от	0,02			0,01	0,0083
	Emax	(0,0068 NTEP III LM)
Ном. чувствительность (Cn)	мВ/В	2
Допуск чувствительности	%	±0,5
Темп. отклонение чувствительности (ТКс)	% от Cn/1 0 K	±0,0250			±0,0070
Темп. отклонение нулевого сигнала (TК0)		±0,0285			±0,0140	±0,0116
Отн.погрешность обратимости (dhy)	% от Cn	±0,0330			±0,0140
Нелинейность (dlin)		±0,0300			±0,0120
Ползучесть при нагрузке (dcr) за 30 мин		±0,0330			±0,0125
Мин.обратная статич.нагрузка на выходе (DR) за 30 мин		±0,0330 (±0,0150 NTEP III LM)			±0,0125
Погрешность воспроизводимости (макс. изменение выхода датчика веса при повторной нагрузке)		±0,005
Входное сопротивление (RLc) (черный-синий)	n	700 ± 20
Выходное сопротивление (R0) (красный-белый)		706 ± 3,5
Рекомендуемое напряжение питания (Uref)	В	5
Номинальное напряжение питания (BU)		0,5 ... 12
Сопротивление изоляции (Ris)	ГОм	> 5
Номинальный	°C	-10 ... +40
температурный диапазон (BT)
Рабочий диапазон температур (Btu)		-50 ... +70
Диапазон температуры хранения (Btl)		-50 ... +85
Предельно допустимая нагрузка (EL)	% от Emax	150
Разрушающая нагрузка (Ed)		> 350
Допустимая динамическая нагрузка (Fsrel) (амплитуда колебаний в соотв. с DIN 50100 при 10 000 000 изменений нагрузки)		70
Номинальная нагрузка (Emax)		20 т	30 т	40 т	60 т	100 т
Отклонение при Emax (snom), ориент.	мм	0,65	0,75	0,85	1,22	1,57
Вес (G) с кабелем, ориент.	кг	2,1	2,3	2,9	3,7	8
Класс защиты согласно EN60529 (IEC529)		IP68 (условия испытаний: 100 часов, 1 м водяного столба) IP69 K (вода под давлением, очистка паром)
Материал:
измер.элемент + корпус		Нержавеющая сталь
кабельный ввод		Нержавеющая сталь
уплотнение		Viton®
оболочка кабеля		Термопластичный эластомер

Габаритные размеры:

Тензодатчик HBM C16A-D1-40t

Схема подключения:

Тензодатчик HBM C16A-D1-40t

Характеристики

Производитель	HBM
Модель	C16A
Артикул	C16A-D1-40t
Тип датчика	Тензодатчики цилиндрические (колонного типа)
mV/V	2
НПВ	40t
Класс защиты	IP 68
Материал	Нержавеющая сталь
Класс точности	D1
