BENUI · серия BTY-A

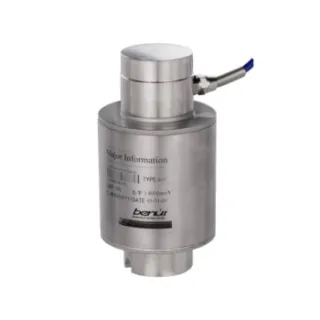

Тензодатчик BENUI BTY-A-20t

Производитель: BENUI
Серия: BTY-A
Тип датчика: Тензодатчики цилиндрические (колонного типа)

Цена по запросу

Сообщим цену и срок поставки в ответ на заявку. Оплата: безналичный расчёт по счёту. Условия доставки

Нужна консультация? +7 (495) 255-01-06 Заказать обратный звонок Консультация: +7 (495) 255-01-06

Описание

Тензодатчик BENUI BTY-A-20t

НПИ: 20 t

Материал: легированная сталь

Применение: Датчики тензоизмерительные сжатия применяются для изготовления/модернизации автомобильных, вагонных, многотонных платформенных весов и взвешивания емкостей

Технические характеристики:

Наибольший предел измерения (НПИ), t	10,20,30,40,50,60
Рабочий коэффициент передачи (РКП), мВ/В	2,0±0.002
Класс точности	C3

Комбинированная погрешность, %	<= ± 0,015
Баланс ноля, %	1
Температурное отклонение чувствительности	0,0012
Температурное отклонение ноля	0,0008
Входное сопротивление, Ом	775±5
Выходное сопротивление, Ом	702±2
Сопротивление изоляции, ГОм	≥5000
Диапазон термокомпенсации, °С	-20 ~ 70
Рабочий диапазон температур, °С	-20 ~ 70
Предельно допустимая нагрузка, % от НПИ	150
Разрушающая нагрузка, % от НПИ	300
Рекомендуемое напряжение питания, В	8-15
Максимальное напряжение питания, В	24
Класс защиты	IP67/IP68
Материал корпуса	Легированная сталь, нержавеющая сталь
Длина кабеля, м	12, 18 м
Диаметр кабеля, мм	6

Габаритные размеры, мм

Тензодатчик BENUI BTY-A-20t

Схема подключения

4-х проводная схема:

Питание (+) Красный; Питание (-) Черный; Сигнал (+) Зеленый; Сигнал (-) Белый

6-ти проводная схема:

Питание (+) Синий; Питание (-) Черный; Сигнал (+) Белый; Сигнал (-) Красный; Сенсор (+) Зеленый; Сенсор (-) Серый

Характеристики

Производитель	BENUI
Серия	BTY-A
Модель	BTY-A
Артикул	BTY-A-20t
Тип датчика	Тензодатчики цилиндрические (колонного типа)
mV/V	2
НПВ	20t
Класс защиты	IP 67
Класс защиты	IP 68
Материал	Легированная сталь
Класс точности	С3
