Тензодатчик BENUI QS-A-30t Код товара: QS-A-30t

Производитель: BENUI
Модель: QS-A

Наличие:

Есть в наличии

Тензодатчик BENUI QS-A-30t

НПИ: 30 t

Материал: легированная сталь

Технические характеристики:

Наибольший предел измерения (НПИ), t	10, 20, 30, 40, 50
Рабочий коэффициент передачи (РКП), мВ/В	2,0±0.1
Класс точности	C3

Комбинированная погрешность, %	<= ± 0,015
Баланс ноля, %	1
Температурное отклонение чувствительности	0,0012
Температурное отклонение ноля	0,0008
Входное сопротивление, Ом	775±5
Выходное сопротивление, Ом	702±2
Сопротивление изоляции, ГОм	≥5000
Диапазон термокомпенсации, °С	-20 ~ 70
Рабочий диапазон температур, °С	-20 ~ 70
Предельно допустимая нагрузка, % от НПИ	150
Разрушающая нагрузка, % от НПИ	300
Рекомендуемое напряжение питания, В	8-15
Максимальное напряжение питания, В	24
Класс защиты	IP67/IP68
Материал корпуса	Легированная сталь, нержавеющая сталь
Длина кабеля, м	12-18
Диаметр кабеля, мм	6

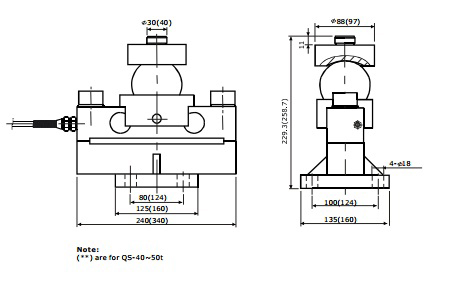

Габаритные размеры, мм

Схема подключения

4-х проводная схема:

Питание (+) Красный; Питание (-) Черный; Сигнал (+) Зеленый; Сигнал (-) Белый

6-ти проводная схема:

Питание (+) Синий; Питание (-) Черный; Сигнал (+) Белый; Сигнал (-) Красный; Сенсор (+) Зеленый; Сенсор (-) Серый


mV/V	2

Класс защиты	IP 67 • IP 68

Класс точности	С3

Материал	Легированная сталь

НПВ	30t

Тип датчика	Тензодатчики консольного типа (двухопорные)
