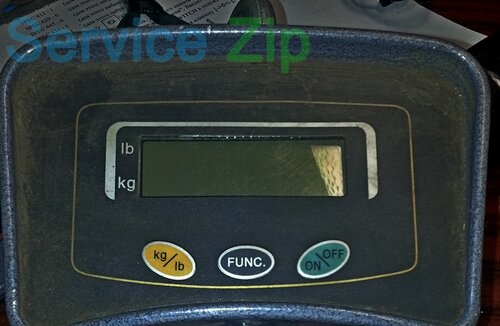

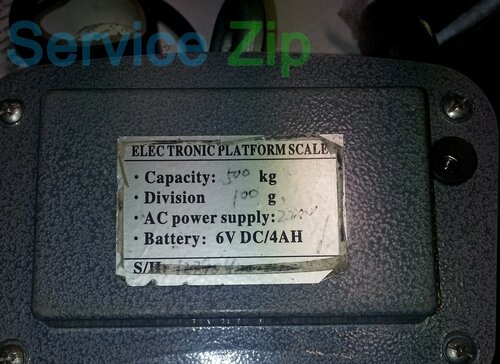

В ремонте крановые весы Sprint CS-98.

 Всем привет! Сегодня на нашем рабочем столе весы с говорящим названием Sprint. Весы совершили забег на короткую дистанцию и попали к нам в мастерскую.

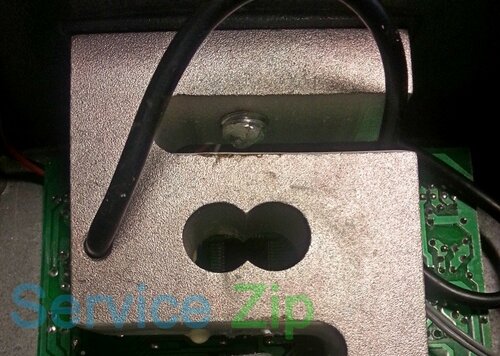

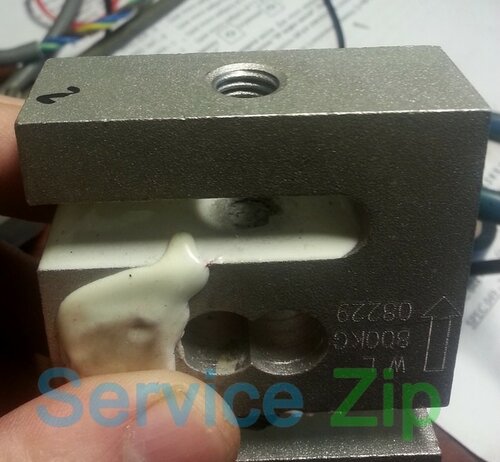

   Первичный осмотр показал: весы включаются, показывают заряд батареи, выходят в режим взвешивания, но на нагрузку не реагируют. Надо сказать, что этот образец китайского творчества совсем уж выглядит погремушкой. Посмотрим что внутри. При демонтаже тензодатчика сразу обращаем внимание на повреждение силиконового покрытия. Под силиконом как раз скрываются пара тензорезисторов.

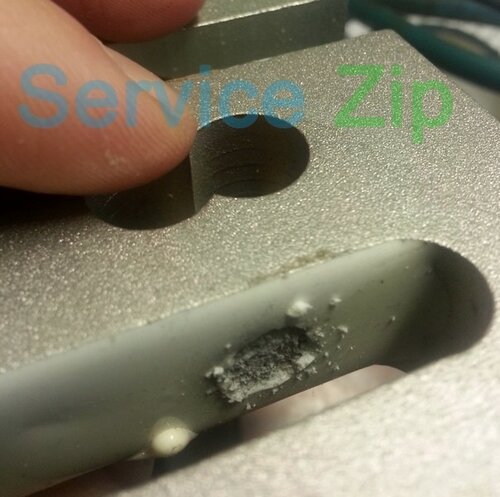

   Повреждение имеет механический характер, след на силиконе говорит о том, что повреждение нанесено винтом крюка-подвеса.

   Мультиметром проверяем сопротивление мостовой схемы тензодатчика. Обнаружили, что тензорезисторы под силиконом выведены из строя. Припаяли тестовый датчик. Плата оказалась исправной, нажатие на тензодатчик приводит к изменениям показаний веса, как и должно быть.

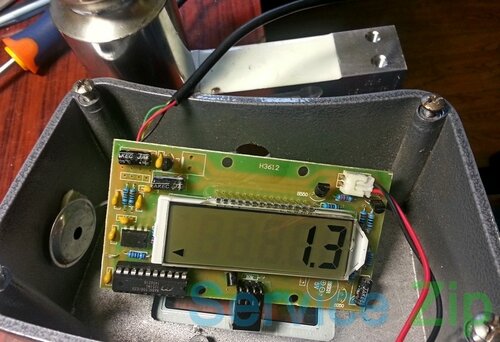

   Пара слов о схемотехнике: внутри стоит дешевая плата, микропроцессор со встроенным АЦП, в целом устройство платы и тип ЖК индикатора выдают родство со многими китайскими весами, которые поставляются на российский рынок под разными торговыми марками.

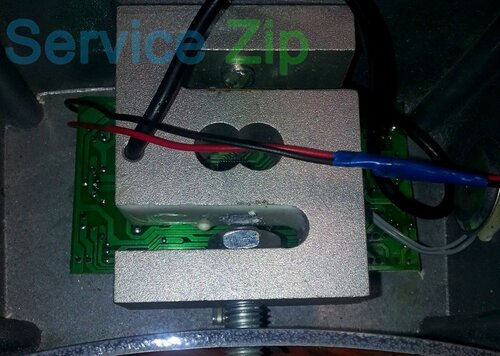

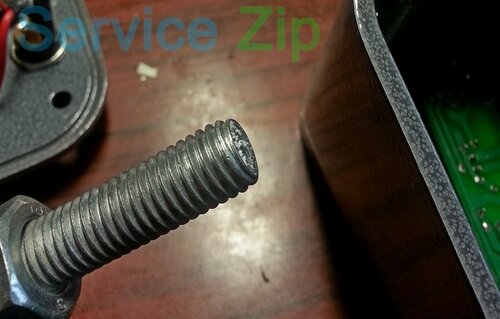

   Теперь давайте разберемся как же так вышло, что собственный подвесной механизм весов вывел из строя тензодатчик. Дело простое: винт подвеса не имеет отверстия для шплинта.
