Новый весовой терминал A(L)/TB ЗАО «Масса-к».

    Привет! Сегодня мы расскажем о новинке. Новинка — это весовой терминал A(L)/TB производства ЗАО «Масса-к». Этот терминал является бюджетным вариантом стандартного устройства индикации с жидкокристиллическим дисплеем, и может заменить его в случае необходимости или поломки. Новый терминал поддерживает весовые модули(весовые платформы) TB-S и TB-M производства ЗАО «Масса-к» .

    Основными отличительными особенностями нового терминала являются его низкая цена и светодиодный дисплей, а так же его малые габариты и вес. Светодиодный индикатор, применяемый в новом терминале, высокоустойчив к перепадам температуры, менее подвержен физическим повреждениям. Высокая яркость индикатора может обеспечить легкое считывание информации в условиях низкой освещенности помещений, где может применяться этот терминал.

    Терминал A(L)/TB подеерживает такие режимы:
— взвешивание товара;
— подсчет сумарной массы и количества взвешиваний;
— штучный режим;
— процентное взвешивание;
— контроль массы.

    Чтобы обеспечить невысокую стоимость изделия, производитель был вынужден пойти на некоторые издержки. Так например в данном терминале были урезаны функции подключения к ПК и возможность автономной работы от аккумулятора.


    Если рассматривать физическую форму нового устройства, то можно заметить, что оно построено на формфакторе давно выпускаемых и изветных весов МК-АВ20, т.е. по форме терминал совсем не отличается от блока индикации настольных фасовочных весов МК-АВ20.

    Технические характеристики терминала A(L)/TB следующие:
— Количество отобрражаемых десятичных знаков - 5
— Габаритные размеры 125х85х45мм
— Масса терминала 150гр
— Потребляемая мощность не более 6 Вт
— Средний срок службы 8 лет.

    Комплектность изделия, шт.:
— Терминал - 1;
— Гайка М4 - 2;
— Адаптер сетевой HS05-09005003EU9V - 1;
— Руководство пользователя - 1;
— Паспорт - 1;
— Гарантийный талон – 1;

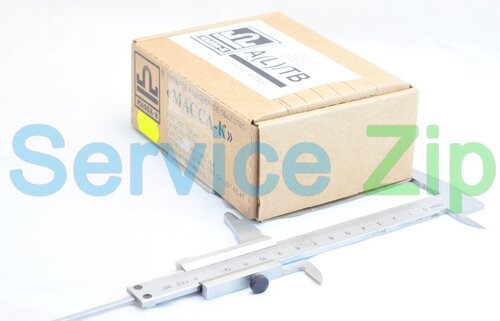

    Упаковка, в которой поставляется устройство, компактна. Её размеры 170х100х50мм.

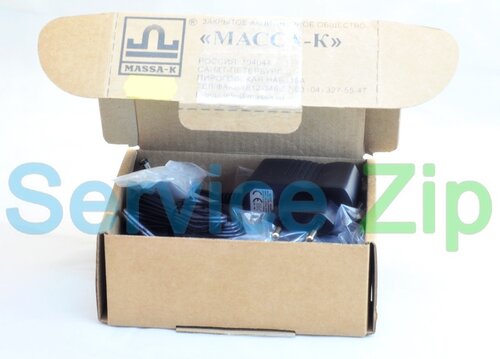

Открыв ее, мы обнаружили приятный сюрприз  — терминал комплектуется адаптером.

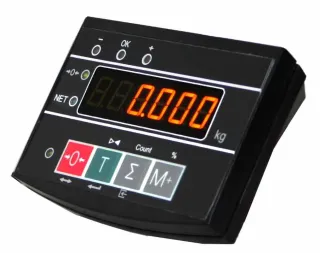

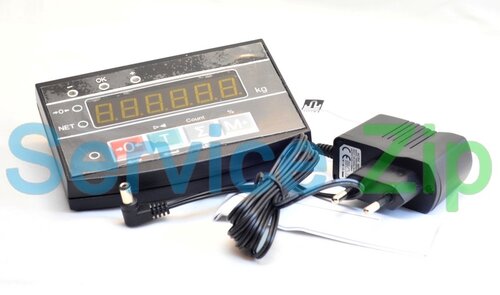

Так выглядит весовой терминал A(L)/TB.

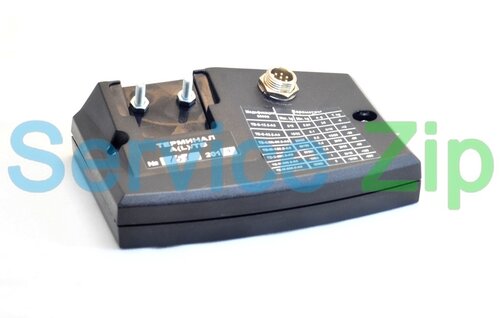

А это его задняя часть.

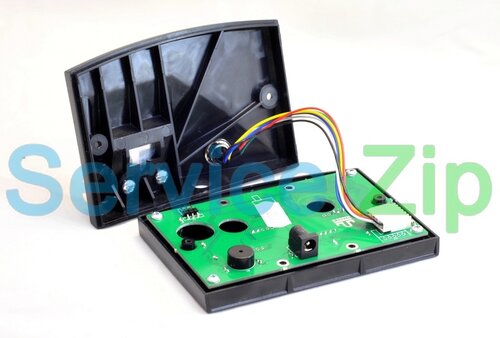

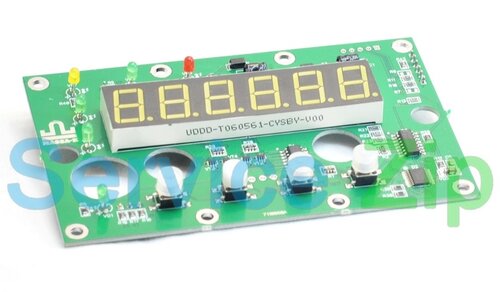

Внутри терминала установлена миниатюрная аккуратная плата.

На плате размещен процессор P89LPC922FDH, он общается с весовой платформой, и получая от платформы сигнал, через сдвиговые регистры MC74HC595AG выводит информацию на индикатор. Сегменты индикатора управляются транзисторными сборками BC847BS. В качестве стабилизатора напряжения стоит стандартная LP2951CM.

 Возможные неисправности и способы их устранения описаны в руководстве пользователя:

1. Весы не включаются — неисправен сетевой адаптер. Заменить адаптер HS05-09005003EU9V.

2. Сообщение «Err 15» — Ошибка ввода. В счетном режиме проверить массу одной штуки товара — масса должна быть не менее цены деления весов. В режиме процентного взвешивания проверить значение массы принятой за 100% — масса должна быть не менее 100d и не более MAX.

3. Сообщение «Н» — нагрузка на весы превышает максимальную величину. Снять избыточную нагрузку с весов.
