Ремонт весов CAS LP-15(ver.1.6)

Привет! Что-то наши пальцы стали забывать как заполнять пустые места интернета буквами о починке весов. Сегодня будем вспоминать, заодно отремонтируем весы южнокорейского производителя «CAS». Короче ремонтируем весы CAS LP — весы с печатью этикеток, версия 1.6. Здравствуйте.
   Итак с чего всё началось: «и создал Бог мир...» ой, это другой случай. Так вот. Клиент принес в ремонт весы, сказал, что не печатают. Мы начали исследовать ситуацию. В большинстве случаев такая проблема решается настройкой фотодатчиков, но не в этот раз. Весы действительно не печатали, при нажатии кнопки «печать» загорался красный светодиод. Фотодатчики были в норме. В остальном весы также работали без нареканий — вызов товаров из памяти, программирование, взвешивание есть, а вот печати нет. Следующим нашим шагом был разбор весов для визуального осмотра основных узлов.

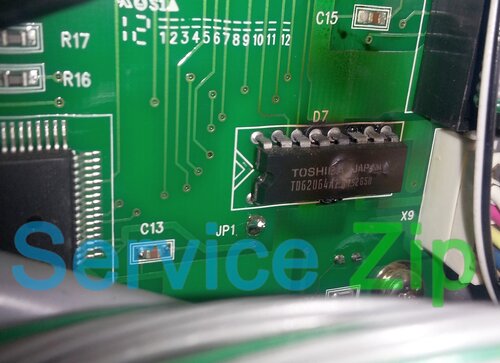

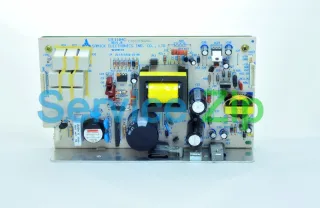

   Разобрали. Тут-то ситуация стала проясняться, не переставая нас удивлять: мощные резисторы, которые ограничивают ток на термоголовку «самовыпаялись» от перегрева и беспомощно лежали возле платы питания. Сама плата питания в месте пайки этих резисторов была обуглившаяся. Выяснилось следующее: линия питания 24 вольта полностью сгорела — не стало питания ни на драйвер двигателя (микросхема Toshiba TD62064BP), ни на термоголовку.

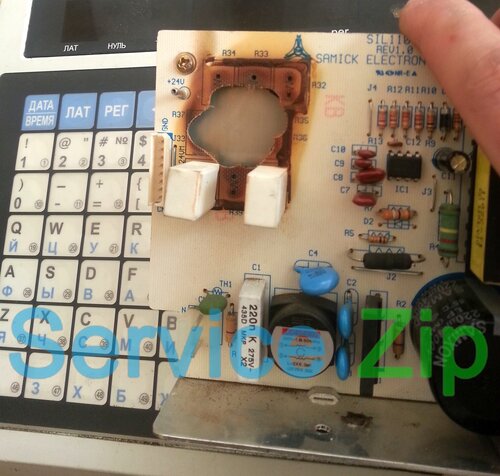

На первом фото плата уже в стадии зачистки от нагара, но это только начало.

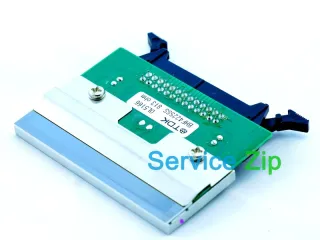

   Что же произошло? Как оказалось, всему виной стала чистка термоголовки ножом. На столько «качественная» и глубокая, что замыкание в термоголовке привело к замыканию линии питания 24 вольта, следующим пал драйвер двигателя.

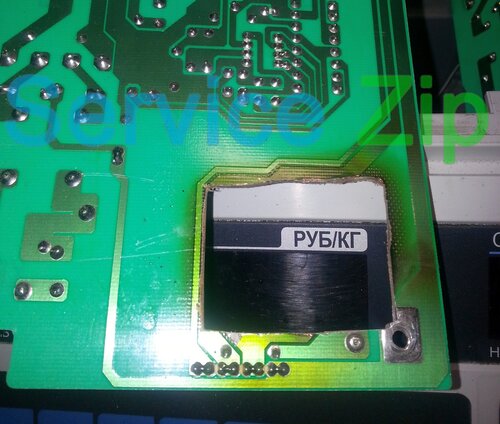

Затем батарея резисторов 10ом 5вт превратились в утюг и самомыпаялись, создав в плате питания дыру и разомкнув цепь. Размыкание цепи спасло от окончательной гибели плату питания.

   Теперь приступаем непосредственно к ремонту. Обязательно зачищаем обуглившийся текстолит. Дело в том, что горелый текстолит может проводить электрический ток. От него избавляемся при помощи напильника и надфиля. Резисторы собираем в сборку, предварительно изучив схему. Соединеням параллельно: девять резисторов с номиналом 10ом5вт собираются в сборку, которая, в последствии имеет характеристики 10ом45вт.

Эта сборка ограничивает ток на термоголовку.

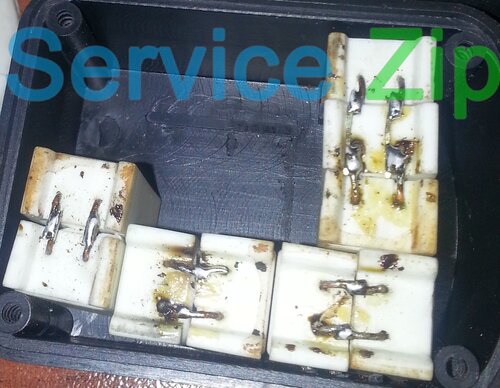

Так как на месте где были впаяны резисторы у нас теперь дыра, выходим из ситуации следующим образом: сборку заключаем в отдельный блок, желательно в блоке разместить теплоотводный радиатор(что и было потом сделано). Затем подключаем этот блок в отреставрированную линию питания 24 вольта.

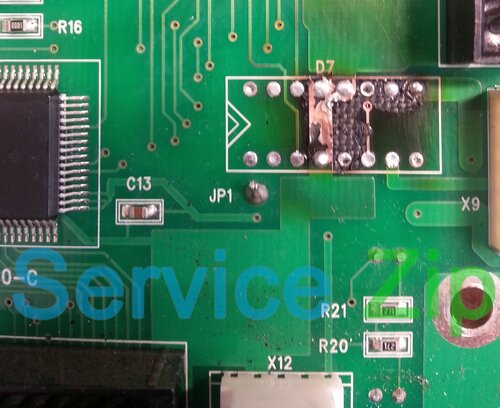

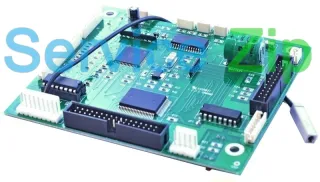

 Далее приступаем к восстановлению главной платы. Обуглившийся текстолит так же надо зачистить.

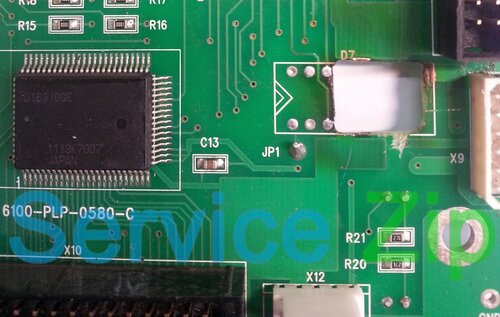

После зачистки имеем плату такого вида:

В уцелевшие посадочные места устанавливаем микросхему и впаиваем как обычно.

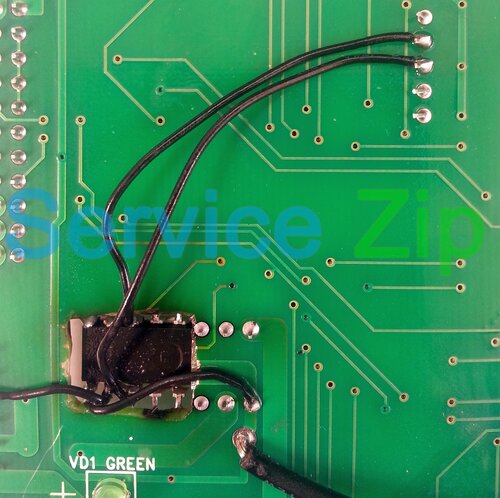

Остальную разводку восстанавливаем проводами, согласно схеме.

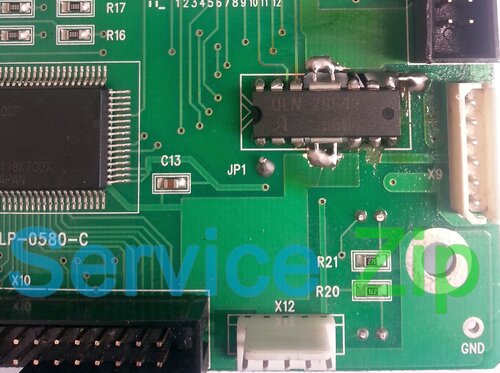

В качестве драйвера установили аналог, рекомендованный производителем — это микросхема ULN2064B.

Далее производим сборку и замену термоголовки. Весы полностью восстановлены.
