Ремонт весов CAS CL5000J(Нестабильно, Ошибка АЦП, Ошибка нуля)

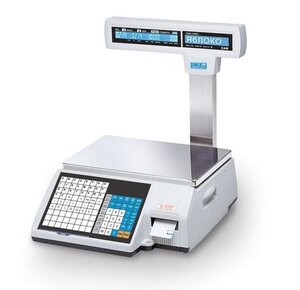

Здравствуйте друзья и коллеги! В ремонт поступили весы с печатью этикеток CAS CL5000J.
После включения весы выдают следующую последовательность сообщений: [восьмерки «88888888», номер прошивки «RU 2.1.7 S» , «Нестабильно», «Ошибка АЦП», «Ошибка нуля»].
По результатам самотестирования весов становится понятно, что неисправность кроется в плате АЦП, либо в датчике веса.

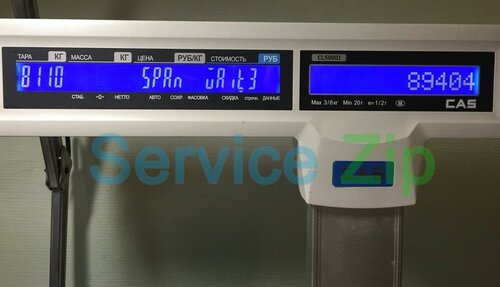

В сервисном режиме смотрим показания аналогового-цифрового преобразователя сигнала датчика при пустой платформе весов. Показания АЦП завышены и составляют 89404 единицы, что многократно превышает норму и соответствуют полностью нагруженному датчику веса.

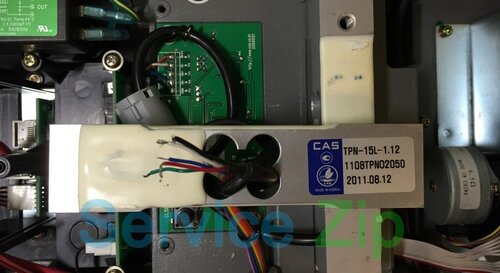

Тем не менее, само число, при давлении на датчик веса, увеличивается. Следовательно, плата АЦП свою функцию выполняет и значит исправна. Приходим к выводу, что с большой вероятностью «раздавлен» тензодатчик. Проверяем наши догадки, подключив новый, заведомо исправный датчик CAS TPN-15L-1.12.

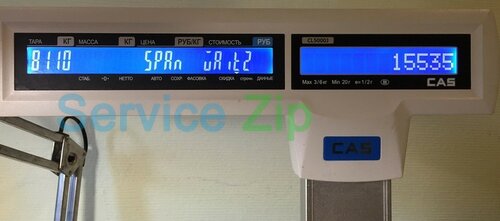

В тестовом режиме, при ненагруженном датчике, балочное число равняется 15535, что соответствует норме.

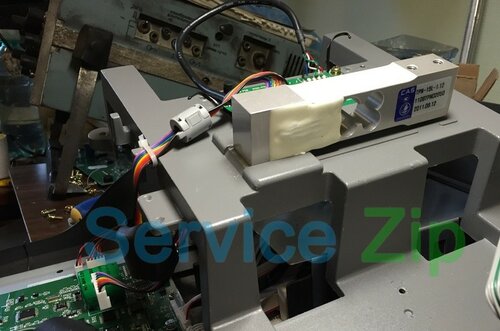

Проблему выявили — неисправен датчик веса. После обсуждения ситуации с клиентом, клиент попросил вместо шестикилограммового датчика, установить пятнадцатикилограммовый датчик, чтобы обеспечить необходимый запас прочности для весов, естественно при этом цена деления весов изменится на 2/5 граммов в первом и втором диапазонах взвешивания соответственно. Обговорив все нюансы такой замены, мы выполнили работу по установке нового датчика.

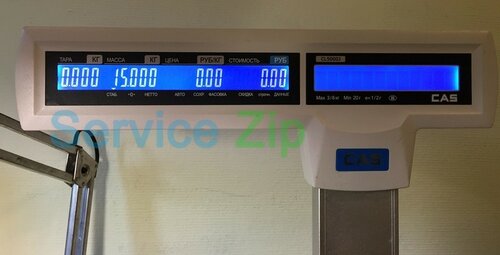

После перенастройки весов под датчик на 15кг и калибровки, весы были отданы заказчику.
Такая получилась работа: с одной стороны достаточно простая, но все же требующая определенных знаний и навыков. Удачных ремонтов!
Добрый день у меня проблема с Весами CAS CL5200 при включение стоит синий Экран на Нажатия кнопок не реагирует Пробывал прошить без результатна Зарание Спасибо за помощь [url=http://imagizer.imageshack.com/img922/8607/cIMivV.jpg][img]http://imagizer.imageshack.com/img922/8607/cIMivV.th.jpg[/img][/url]
Приветствую! Насколько мы осведомлены весы CAS CL5200 не поставляются на российский рынок, поэтому дела с этой моделью иметь не приходилось. Можем дать лишь общие рекомендации относительно вашего случая: осциллографом проверить питание на материнской плате, проверить питание на процессоре и на микросхемах периферии. Проверьте сигнал запуска процессора, сигнал на кварцевом генераторе. Посмотрите не греются ли элементы платы - микросхемы, керамические конденсаторы и т. д. Существенный нагрев может свидетельствовать о неисправности элемента/элементов. Проверить состоянии батареи. Попробуйте отключить плату принтера и термоголовку и посмотреть на реакцию весов. В общем вариантов масса. Успехов в ремонте!.
где найти прошивку cas cl 5200
Добрый день спасибо за ответ вы написали что не имели дело с CAS CL5200 я подумал Может вашой практике были случаи с весами CAS CL3000 (CAS CL5200 постовляиться на Российкий рынок как CL3000)
В ремонт пока не приносили. Если принесу сделаем обзор )
Добрый день у меня проблема с Весами CAS CL5000j при включение заходит в режим CAL Зарание Спасибо за помощь
Прошить побывал без безрезультатно
Здравствуйте!
1. Проверить исправность кнопки калибровки.
2. Проверить исправность элементов R2 и C6.
3. При ненажатой кнопке на первом контакте разъема J2 (подписан CAL) должен быть высокий уровень (5 вольт), когда кнопка нажата должен быть ноль.
4. Прозвонить линию от первого контакта разъема J2 до 26-го пина процессора Atmega126. Если все исправно, а весы все равно в калибровке, то вариантов несколько: неисправен процессор, в процессоре неправильно установлены Fuse-биты. Как вариант внутрисхемным программатором прочитать fuse-биты с рабочих весов и такие же установить на нерабочую плату. В программаторе Autoprog, который мы используем значения битов такие: 1100 1100_1111 1111_ 1111 1111
[url=http://imagizer.imageshack.com/img922/5040/tiqkxM.png][img]http://imagizer.imageshack.com/img922/5040/tiqkxM.th.png[/img][/url]
Добрый день . У меня проблема с весами CL-3000. при печатании чека выдает сразу около 10 штук . Что делать? В настройках указана печать этикеткой а не лентой
Здравствуйте! Нужно проверить размер этикетки. Протестировать фотодатчики. Код доступа 000419
[url=http://imagizer.imageshack.com/img923/8139/DgRC0e.png][img]http://imagizer.imageshack.com/img923/8139/DgRC0e.th.png[/img][/url]
где найти прошивку cas cl 5200
Здравствуйте! Мы запрашиваем прошивки у дилера. Напишите нам на почту, озвучьте какая проблема с весами, чем сможем - поможем.
При включении весов CAS CL3000 при пустой платформе на дисплее выводится 700г. Убираешь платформу все в норме работает. Можно ли как нибудь самостоятельно сделать калибровку? заранее спасибо
Наран, здравствуйте! Напишите нам на почту.
Добрый день нужна прошивка и методика прошивки на весы CAS CL5000J, можете закинуть на почту aka1th@yandex.ru заранее спасибо!!
Здравствуйте! Ответил вам.
Добрый день нужна прошивка и методика прошивки на весы CAS CL5000J, можете закинуть на почту shaks796@gmail.ru
Добрый день! На весах ошибка "Нестабильно", "Ошибка АЦП", "Ошибка нуля", показания веса постоянно прыгают то в минус, то в плюс. Тест АЦП показания в норме, но так же прыгают. Калибровка не помогает, платформа ничего не задевает... В чем может быть проблема(?) в плате АЦП или тензодатчик мудит???
p.s. CAS CL5000J
Здравствуйте! 50/50. Проведите осмотр платы АЦП на предмет следов тараканов, отмойте спиртом. Можно подключить любой другой тензодатчик и посмотреть на реакцию в тесте.
ясно! Спасибо
Добрый день. Очень нужна прошивка с динамической памятью на весы CAS CL5000J-15IB. Можете отправить на почту shadrin_sergey@list.ru? Заранее спасибо!
Добрый день нужна прошивка и методика прошивки на весы CAS CL5000J, можете закинуть на почту friend1509@mail.ru заранее спасибо!!
Материнка новая, MAC прописан который на весах CAS CL5000J DHCP роутор формирует,весы не принимают?
Добрый день! Весы CAS 5000J при включении после теста выдают ошибка АЦП пик-пик-пик пауза пик-пик-пик, и включаются в рабочий режим "все нули".
Показания при калибровке корректные, акб озу заряжена, бп исправен, вес не плывёт, калибруются чётко.
Диапазон нуля настроил, средний диапазон откалибровал. Ничего не помогает убрать это сообщение.
Есть какие нибудь мысли на этот счёт? остаётся с донора подкидывать ацп..., хотя с этим родным всё работает кроме этой ошибки....
Всё решил. )
Несколько раз обнулил в 8600 998 и 999, потом заново сделал все калибровки и вуаля, включаются без ошибок.
