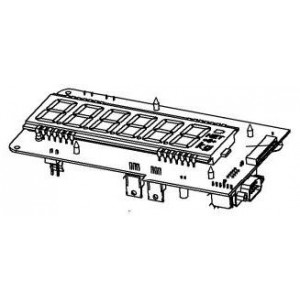

Блок индикации ТВ-А (с гнездом к датчику MDN5) Код товара: 42139

(с гнездом к датчику на 5 контактов)

Замена блока индикации

1  Отсоединить  разъемы  весовой  платформы  и  внешнего  устройства  от  внешних  разъемов
устройства индикации TB-DD-A-LCD или устройства индикации TB-DD-Т-LCD.

2 Если весы содержат стойку, отвинтить устройство индикации от стойки.

3 Отвинтить четыре винта крепления корпуса к крышке.

4 Открыть крышку устройства индикации и отсоединить от блока кабели.

5 Отвинтить четыре винта крепления платы к крышке устройства индикации.

6 Отсоединить от разъема Х6 шлейф клавиатуры.

7 Установку нового блока индикации произвести в обратной последовательности. При необ-ходимости использовать переходной кабель.

Блок индикации ТВ-А (с гнездом к датчику MDN5)
