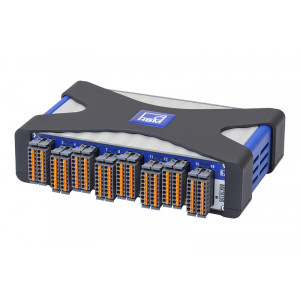

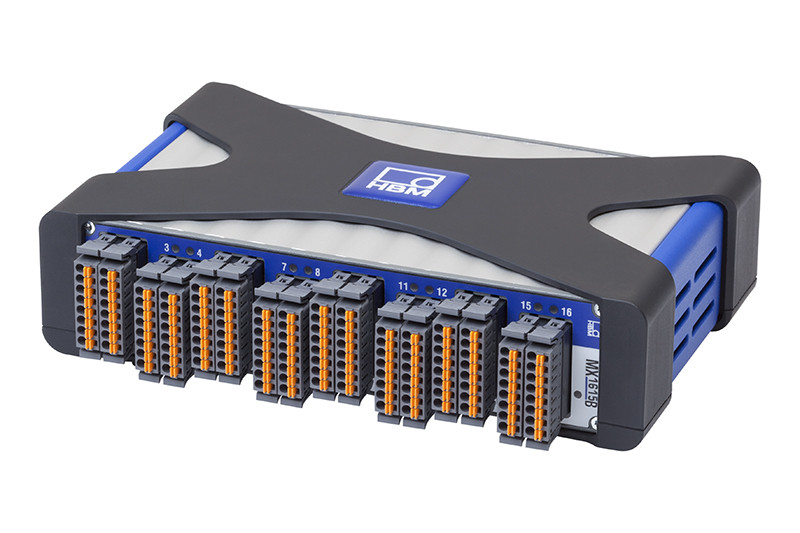

Измерительный усилитель HBM QuantumX MX1615B
Краткое описание:
16 индивидуально конфигурируемых входов
возможность подключения тензодатчиков (мостовая, ½- и ¼-мостовые схемы)
питание моста: постоянный ток или несущая частота
внутренний шунтирующий резистор
подключение нормированного напряжения, PT100, резистора, потенциометра
скорость обмена данными до 19200 Гц на канал
ширина полосы пропускания 3000 Гц
24-битное АЦП для каждого канала для синхронных, параллельных измерений
активный фильтр нижних частот.
| Тип | MX1615B | ||
| Входы | шт. | 16 | |
| электрически изолированы от напряжения питания | |||
| Преобразователи, индивидуально настраиваемые | тензодатчик (мостовая, ½- и ¼-мостовая схемы включения), напряжение питания моста: напряжение постоянного тока или несущая частота (AC/CF, 1200 Гц) | ||
| ¼-мостовая схема | 3- и 4-провод. | ||
| ½-мостовая схема | 5-провод. | ||
| мостовая схема | 6-провод. | ||
| резистор, терморезистор сопротивления (PT100), 4-проводная схема включения | |||
| потенциометрические датчики | |||
| напряжение (дифференциальное ±10 В, 0 … 30 В униполярное) без питания датчиков | |||
| АЦП (для каждого канала) | 24-бит, дельта-сигма | ||
| Скорость передачи данных | Гц | 0,1…19200; настраивается для каждого канала | |
| Полоса пропускания | кГц | 3 | |
| 0,4 с использованием несущей частоты | |||
| Активный ФНЧ (Бесселя/Баттерворта, с возможностью отключения) | Гц | 0,01 … 3000 | |
| Идентификация преобразователя | м | 100 | |
| (TEDS, IEEE 1451.4) | |||
| макс. расст-е до TEDS-модуля | |||
| Разъём для подключения преобразователя | Phoenix Contact FMC-1,5/8-ST-3,5-RF | ||
| разъем предусмотрен | |||
| Напряжение питания постоянного тока | В | 10 … 30 (ном. напряжение 24 В) | |
| Перерыв напряжения питания | макс. 5 мс при 24 В | ||
| Потребление | Вт | < 12 | |
| Ethernet (канал передачи данных) | - | 10Base-T/100Base-TX | |
| Протокол/адресация | - | TCP/IP (прямой IP-адрес или DHCP) | |
| Подключение | м | 8P8C-штепсельная вилка (RJ-45) с витой парой (CAT-5) | |
| Макс. длина кабеля к модулю | 100 | ||
| IEEE 1394b FireWire (синхронизация модуля, канал передачи данных, доп. напряжение питания) | МБод | IEEE 1394b FireWire(только QuantumX, автоматически, рекомендуется) | |
| Скорость передачи данных | 400 (ориент. 50 Мбайт/с) | ||
| Макс. ток от модуля к модулю | А | 1,5 | |
| Макс. длина кабеля между узлами | м | 5 | |
| Макс. кол-во последовательно включённых модулей | - | 12 (=11 хопов) | |
| Макс. кол-во модулей в системе FireWire плата) | - | 24 | |
| (с хабами 1), объединительная | |||
| Макс. кол-во хопов 2) | - | 14 | |
| Ном. температурный диапазон | 0С | –20…+65 | |
| Температура хранения | 0С | –20…+75 | |
| Отн. влажность | % | 5 … 95 (без конденсации) | |
| Класс защиты | III | ||
| Степень защиты | IP20 в соотв. с EN 60529 | ||
| Механические испытания 3) | |||
| вибрация (30 мин.) | м/с2 | 50 | |
| удар (6 мс) | 350 | ||
| Требования ЭМС | в соотв. с EN 61326-1 | ||
| Макс. вх. напряжение преобразователя отн. земли | В | ±18 | |
| Контакты 6 и 7 отн-но контактов 1, 2, 3, 4 или 5 | |||
| Размеры, в горизонт. положении (В х Ш х Г) | мм | 52,5 х 200 х 122 (с элементом защиты) | |
| мм | 44 х 174 х 119 (без элемента защиты) | ||
| Вес, ориент. | г | 980 | |
1) Хаб: узел FireWire или распределительное устройство
2) Хоп: переход от модуля к модулю или согласование устройств по уровню и форме сигнала / распределение
сигнала в FireWire (хаб, объединительная плата)
3) Механические испытания производились в соотв. с европейским стандартом EN60068-2-6 для вибраций и
EN60068-2-27 для удара. Оборудование подвергалось ускорению до 50 м/с2 в диапазоне частот от 5 до 65 Гц
по 3 осям. Продолжительность вибрации: 30 мин. на ось. Для удара испытания производились при
номинальном ускорении 350 м/с2 в течение 6 мс, импульсы в форме полусинусоиды, 3 удара в 6 возможных
направлениях.
