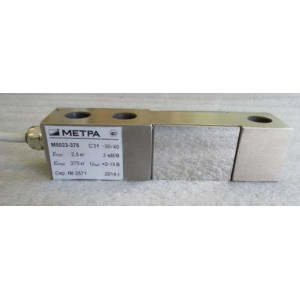

Тензодатчик Метра М5023-C4-375кг Код товара: М5023-C4-375кг

Тензодатчик Метра М5023-C4-375кг QR Code Производитель: Метра
Модель: М5023
Наличие:
Есть в наличии
Тензодатчик Метра М5023-C4-375кг
Краткое описание:
Класс точности: С4.
Максимальная нагрузка: 375 кг.
Артикул: 4527
Предназначен для измерений путем преобразования воздействующей на датчик силы тяжести
взвешиваемого объекта в аналоговый нормированный электрический сигнал для использования в
весовом оборудовании. Отдельно датчик как средство измерения не применяется. Принцип действия
датчика основан на преобразовании силы, действующей на упругий элемент, в его деформацию и
преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный
электрический сигнал. Датчик состоит из упругого элемента, наклеенных на него тензорезисторов,
соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования.
Предназначен:
Весы платформенные, монорельсовые, дозаторы, установка бункеров, емкостей.
Тип М5023
Класс точности   С4
НПВ кг 375 550 750 1,1т 1,5т 2,2т
Макс. число поверочных интервалов N/max 3000
Мин. поверочный интервал E/max 10000
Рабочий коэффициент передачи мВ/В 3
Степень защиты   IP 67
Рабочая температура °С -30…+40
Компенсированный диапозон температуры -10…+40
Температура хранения -50…+50
Темп. коэфф. чувствительности %/10°С ≤± 0.01
Темп. коэффициент нуля ≤± 0.0168
Гистерезис %D ≤± 0.167
Нелинейность ≤± 0.016
Ползучесть за 30 мин. ≤± 0.024
Предельная нагрузка 150
Разрушающая нагрузка 300
Входное сопротивление Ом 370 ± 20
Выходное сопротивление 352 ± 3
Напряжение В 5…15
Длина кабеля м 3
Габаритные размеры (Д х Ш х В) мм 131 х 32 х 32
Материал   Нержавеющая сталь

Схема подключения
Цвет Функция
4-WS 4x0,34 UNITRONIC LiYCY
Красный Желтый + Питание
Черный Коричневый – Питание
Зеленый Зеленый + Сигнал
Белый Белый – Сигнал
Экран Экран Земля



mV/V 3
Класс защиты IP 67
Класс точности C4
Материал Нержавеющая сталь
НПВ 375кг
Тип датчика Тензодатчики консольного типа (одноопорные на сдвиг)
