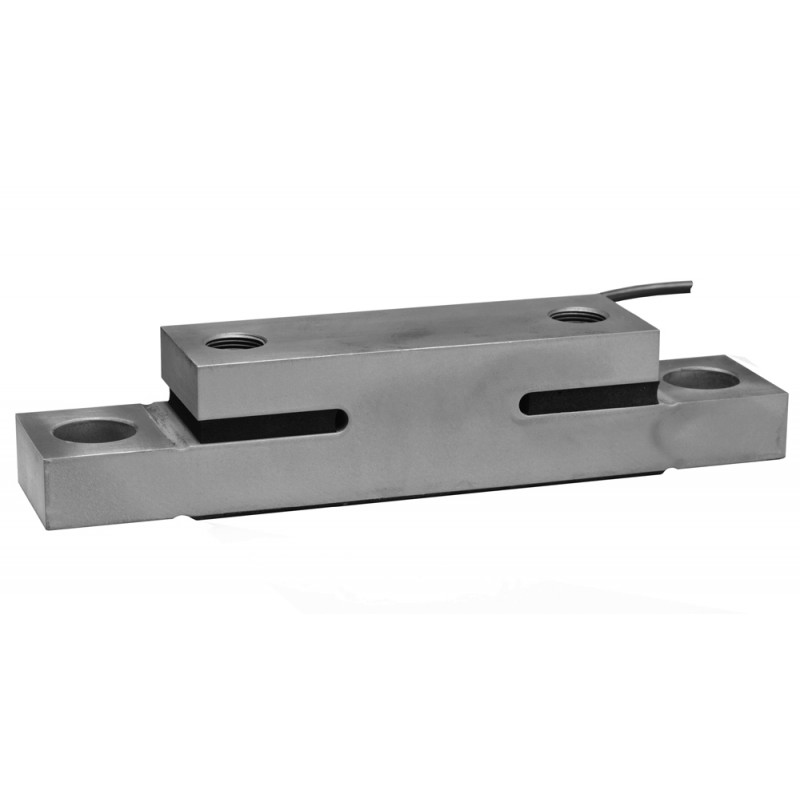

Тензометрический датчик SBT-10000kg-GP
Серия SBT - это тензометрические датчики балочного типа из инстументальной стали с защитным покрытием, с улучшенной герметизацией для повышенной защиты от окружающей среды. Основание дополнительно обработано для противостояния особо жестким условиям.
Применение:
Бортовые системы взвешивания, такие как самосвалы и уборочные машины, с креплением как на основание, так и на прицеп.
Основные особенности:
- Номинальная нагрузка (Е max.) до 10 000 кг.
- Минимальный класс точности - GP.
- Степень защиты от окружающей среды IP68.
- Схема подключения кабеля: 4х проводный (AWG 20).
- Длинна кабеля 10 м.
- Диаметр кабеля 7,5 мм.
- Материал датчика: инструментальная сталь с защитным покрытием.
- Герметизация выхода кабеля: Залит пластмассой.
Преимущества:
- Предварительно откалиброван на заводе. Проведена проверка ОТК.
- Укомплектован паспортом с индивидуальными электропараметрами.
- Экран подключен к корпусу датчика. По запросу экран может быть изолирован.
Спецификация | ||
Номинальная нагрузка (Е max.) | кг | 10000 |
Класс точности по МОМЗ №60 | (GP) | |
Температурный коэф. при мин. нагрузке (TCO) | %RO/10oС | ≤ ± 0,0400 |
Температурный коэф. по чувствительности (TCRO) | %RO/10oС | ≤ ± 0,0200 |
Комбинированная ошибка | % *RO | ≤ ± 1,0000 |
Дрейф (30 минут) | % *RO | ≤ ± 0,0600 |
Рабочий коэффициент передачи, Cn, (RO) | mV/V | 0,82 ± 10 % |
Баланс ноля | % *RO | ≤ ± 5 |
Напряжение питания | V | 5...15 |
Входное сопротивление | Ω | 385 ± 20 |
Выходное сопротивление | Ω | 350 ± 3 |
Сопротивление изоляции (100 V DC) | MΩ | ≥ 5000 |
Перегрузка допустимая | % *E max. | 150 |
Перегрузка разрушающая | % *E max. | 300 |
Боковая допустимая перегрузка | % *E max. | 100 |
Диапазон термокомпенсации | оС | -10...+40 |
Рабочий температурный диапазон | оС | -30…+70 |
Материал тензодатчиков | Инструментальная сталь с защитным покрытием | |
Уплотнение | Залит пластмассой | |
Степень защиты согласно DIN 40.050 (ГОСТ 1425496) | IP68 |
Значения нелинейности, гистерезиса и температурной компенсации указаны в допустимых пределах. | ||
Сумма значений Нелинейности, Гистерезиса и TCRo отвечает требованиям OIML R60 сpLC=0,7 |
mV/V | 0,82 |
Класс защиты | IP 68 |
Класс точности | GP |
Материал | Инструментальная сталь с защитным покрытием |
НПВ | 10t |
Тип датчика | Тензодатчики консольного типа (одноопорные на сдвиг) |
