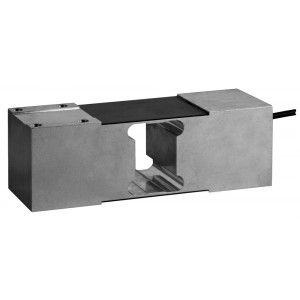

Тензометрический датчик PC60-100kg-C3
Серия PC60 – это тензометрические датчики из алюминия выполненные для использования по схеме SINGLE POINT с улучшенной герметизацией. Используются в промышленности в неблагоприятных условиях эксплуатации.
Применение:
Настольные и напольные весы, конвейерные и медицинские весы.
Основные особенности:
- Номинальная нагрузка (Е max.) 100 кг.
- Класс точности - C3.
- Степень защиты от окружающей среды IP67.
- Схема подключения кабеля: 6ти проводный (AWG 26).
- Длинна кабеля 3 м.
- Диаметр кабеля 5,8 мм.
- Материал датчика алюминий.
- Герметизация выхода кабеля: залит пластмассой.
- Максимальный размер платформы 600 х 600 мм.
- Взрывобезопасное исполнение.
Преимущества:
- Предварительно откалиброван на заводе. Проведена проверка ОТК.
- Укомплектован паспортом с индивидуальными электропараметрами.
Спецификация | ||||
Номинальная нагрузка (E max.) | кг | 30 / 50 / 100 / 200 / 300 / 500 / 750 | ||
Класс точности по МОМЗ №60 | (GP) | C3 | ||
Число поверочных делений (nLC) | - | 3 000 | ||
Мин. нагрузка поверочного интервала (V min.) | - | E max. / 7 500 | ||
Температурный коэф. при мин. нагрузке (TCO) | %RO/10оС | ≤ ± 0,0400 | ≤ ± 0,0187 | |
Температурный коэф. по чувствительности (TCRO) | %RO/10оС | ≤ ± 0,0200 | ≤ ± 0,0100 | |
Комбинированная ошибка | % *RO | ≤ ± 0,0500 | ≤ ± 0,0200 | |
Нелинейность | % *RO | ≤ ± 0,0400 | ≤ ± 0,0166 | |
Гистерезис | % *RO | ≤ ± 0,0400 | ≤ ± 0,0166 | |
Дрейф (30 минут) | % *RO | ≤ ± 0,0600 | ≤ ± 0,0166 | |
Опции | Мин. нагр. поверочного интервала (Vmin. oрt) | - | E max. / 15 000 | |
Темп. эффект при миним. нагрузке (ТСО орt) | %RO/10оС | - | ≤ ± 0,0093 | |
Рабочий коэффициент передачи, Cn, (RO) | mV/V | 2 ± 10% | ||
Баланс ноля | % *RO | ≤ ± 5 | ||
Напряжение питания | V | 5...15 | ||
Входное сопротивление | Ω | 413 ± 20 | ||
Выходное сопротивление | Ω | 350 ± 25 | ||
Сопротивление изоляции (100 V DC) | MΩ | ≥ 5000 | ||
Перегрузка допустимая | % *Е max. | 150 | ||
Перегрузка разрушающая | % *Е max. | 300 | ||
Боковая допустимая перегрузка | % *Е max. | 100 | ||
Макс. размер платформы; нагрузка согласно МОМЗ №76 | мм | 600 х 600 | ||
Максимальное расстояние от центра при Е max. | мм | 200 | ||
Диапазон термокомпенсации | оС | -10...+40 | ||
Рабочий температурный диапазон | оС | Россия: -20...+65; ЕС: -20...+65 (ATEX -20...+60) | ||
Материал тензодатчиков | алюминий | |||
Уплотнение | Заливка пластиком | |||
Степень защиты согласно DIN 40.050 (ГОСТ 14254-96) | IP67 |
Значения нелинейности, гистерезиса и температурной компенсации указаны в допустимых пределах. | ||||
Сумма значений Нелинейности, Гистерезиса и TCRo отвечает требованиям OIML R60 срLС=0,7 |
mV/V | 2 |
Класс защиты | IP 67 |
Класс точности | С3 |
Материал | Алюминий |
НПВ | 100кг |
Тип датчика | Тензодатчики одноточечные (SinglePoint) |
