Весы DIGI SM-100 не запускаются. Ремонтируем.

  • 08 апреля 2014 в 21:04:27
  • Отзывы :0
  • Просмотров: 4452
  • 0

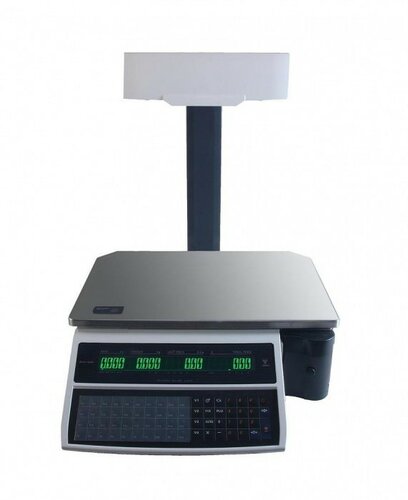

   ...И звезд далекое мерцание надежду дарит и покой. (Из неизвестного стихотворения неизвестного поэта XIX века). Всё эти поэты покоя жаждут. А нам покой не нужен, нам работу давай. В роли звезд у нас сегодня выступят весы Digi SM-100. Они, как оказалось, тоже могут мерцать нежным светом, но функций своих не выполняют, по этой причине и были доставлены в мастерскую.

   Проблема такая —  весы не стартуют. При подаче питания на индикаторе кратковременно высвечитается версия ПО, затем экран гаснет, затем снова версия, и так до бесконечности — это показано на видео №1.



   Итак, ремонтируем весы Digi SM-100. Приступим к диагностике. Разберем весы и сделаем замер напряжений на выходе блока питания. 24 вольта есть, а второе напряжение в 5 вольт куда-то потерялось — оно отсутствует.

   Отсоединяем главную плату и снова смотрим, что на выходе блока питания: 24 вольта есть, как и прежде, и 5 вольт тоже появились.

   Теперь нужно понять куда пропадают 5 вольт питания, при подключении главной платы. Снова отключаем главную плату и замеряем сопротивление на пятивольтовом входе главной платы: мультиметр в режиме замера сопротивления, один щуп на общую «землю», другой — на общую пятивольтовую шину питания. Проверяем нет ли короткого замыкания по этой шине питания. Мультиметр говорит, что короткого замыкания нет.

   Вариантов остается не так много:

а) При подаче питания на главную плату, какой-то из элементов на главной плате переходит в режим короткого замыкания, и дает просадку питания по пятивольтовой шине.

б) Неисправен блок питания — на холостом ходу 5 вольт есть, однако, при подаче нагрузки питание проседает. Грубо говоря, блок питания не тянет нагрузку.

   Приступаем к раскручиванию первой версии. Нужно понять есть ли неисправный элемент на плате, для этого подключим лабораторный блок питания с возможностью регулировки выходных значений напряжения и тока.

   Напряжение устанавливаем номинальное для питания платы — 5 вольт, а ток делаем минимальным. Если неисправный элемент на плате, который уходит в КЗ, присутствует, то при увеличении тока он проявит себя и станет ощутимо нагреваться. Выполняем операцию, увеличиваем понемногу ток. Никакой из элементов не проявил себя, как неисправный. Стало быть главная плата живая.

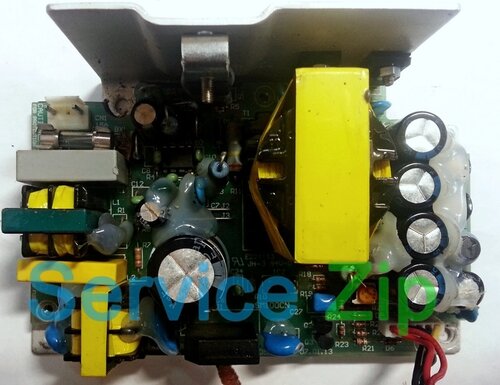

   Переходим к плану б). Для начала осматриваем блок питания, чтобы выявить визуально неисправные элементы. Часть конденсаторов скрыта под слоем полимерного термопластичного клея.

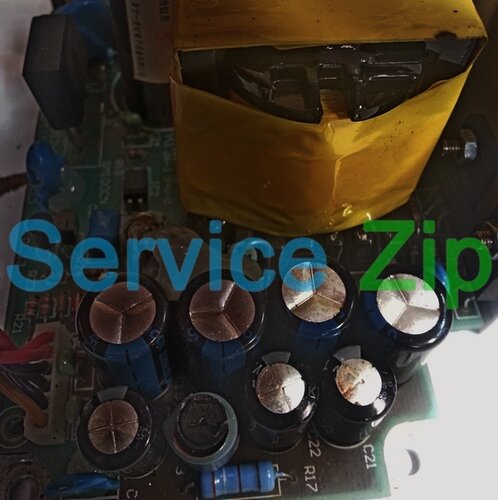

   Очищаем блок от клея и обнаруживаем, что эти конденсаторы вздулись.  Это С21 и С22.

   Эти конденсаторы как раз стоят в пятивольтовой шине питания, неужели это они являются причиной неисправности? Меняем конденсаторы на новые, коммутируем платы, делаем пробное включение. Весы стартуют — смотрите видео №2.



Делаем проверку систем печати и взвешивания — всё исправно. Собираем аппарат и вперед, к звездам!
