Ремонт весов Тензо-М с весоизмерительным преобразователем ТВ – 14.

  • 31 августа 2015 в 07:27:00
  • Отзывы :1
  • Просмотров: 3993
  • 3


   Всем привет! У нас сегодня в гостях весоизмерительный преобразователь Тензо-М ТВ-14 с, как выяснилось, простой, но не очевидной проблемой.

   Ситуация следующая: весы после включения работают 5-7 секунд, после чего индикатор гаснет. Начинаем как обычно с питания. На трансформатор 220 вольт приходят, с каждой вторичной обмотки расходятся по своим диодным мостам 9, 10, 11 вольт переменки.

   Проверяем что приходит на стабилизатор КР1158ЕН, приходит на него 12 вольт выпрямленного напряжения. С этого же стаба уходит пять вольт. А потом бац и через 5 секунд на выходе стабилизатора 3 вольта.

   Первые выводы: либо кз на плате, либо трансформатор неисправен. При таких раскладах что-то должно очень сильно нагреваться. Пробуем пальцем - все холодное.

   Подаем с лабораторного блока напрямую на кренку 12 вольт, схема работает. Похоже что трансформатору конец.

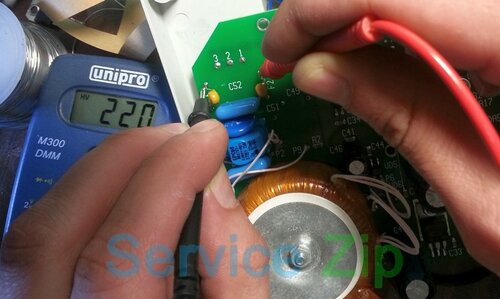

    Еще раз включаем, ждем когда весы отключатся, замеряем напряжение, идущее на первичку трансформатора, и видим, что до предохранителей 220 вольт присутствуют.

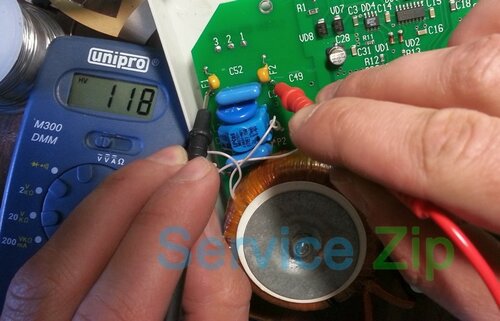

   Но после предохранителей к трансформатору приходит лишь просевшее до 118 вольт  питание.

   Получилось, что F2 в момент запуска имеет нормальное нулевое сопротивление, однако по истечении пяти секунд сопротивление этого предохранителя становится на столько большим, что на трансформатор приходят только 118 вольт.

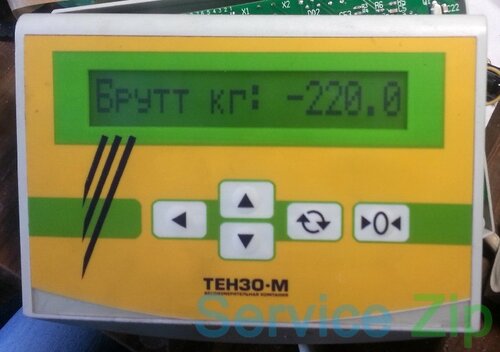

   Что самое интересное, визуально этот предохранитель не имел никаких признаков неисравности: не обгоревший, не деформированный, не грелся. После замены неисправного предохранителе ремонт весоизмерительного преобразователя Тензо-М ТВ-14 был завершен.
