Ремонт крановых весов Crane Scale OCS-10.

  • 29 октября 2014 в 09:00:00
  • Отзывы :0
  • Просмотров: 4762
  • 0

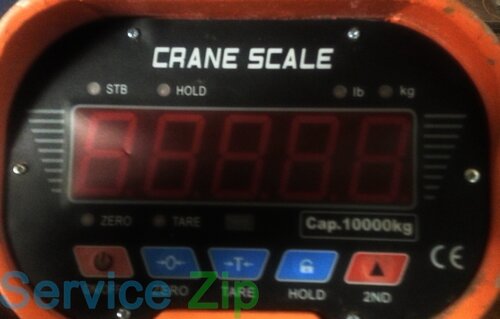

   И снова привет! Сегодня история про ремонт крановых весов Crane Scale OCS-10. Crane Scale OCS-10 — это крановые весы с пределом взвешивания десять тонн.

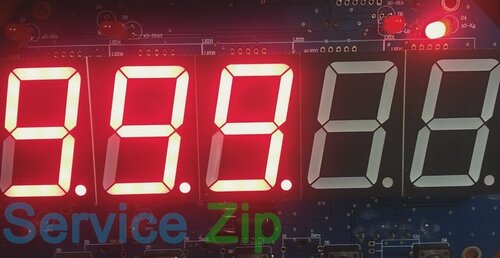

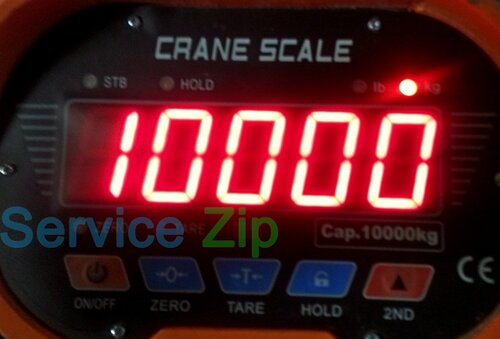

   В ремонт весы поступили с проблемой индикации — первые два разряда никак не проявляют себя. Это можно увидеть, когда идет тестирование индикации при включении.

Что ж, давайте разберемся с проблемой.

  Для начала сделаем ремарку касательно самих весов. Весы явно китайские, основная и единственная плата выполнена на китайских радиокомпонентах, тем не менее качество печатной платы находится на высоком уровне. Монтаж компонентов не вызывает нареканий — все чинно и ладно.

В общем ни какой кустарщины. Так давайте же приступим к ремонту.

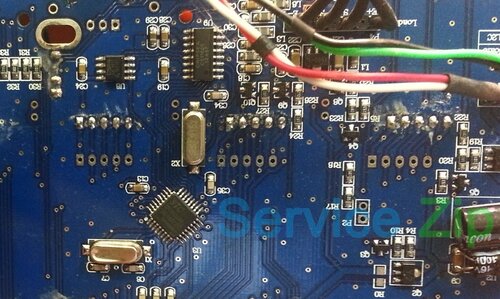

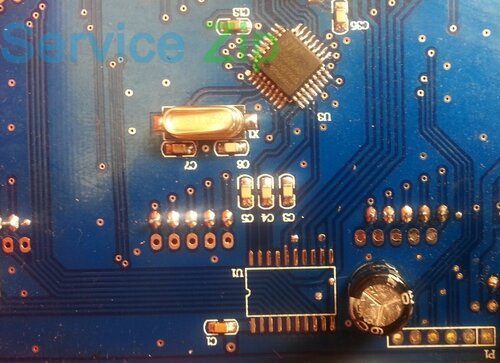

   Принципиальных схем на китайские весы, естественно не найти,  так что будем разбираться сами. Смотрим на плату. На плате есть уже известный нам китайский АЦП CHIPSEA CS1180S, который обрабатывает сигнал датчика,  посылает информацию в процессор, процессор обсчитывает информацию и передает на драйвер индикации TM1620, драйвер индикации разбрасывает сигналы по LED-индикаторам, наконец LED-индикаторы визуализируют информацию. Итак, осталось выяснить на каком этапе происходит сбой.

   Маленькая хитрость, которая наверняка известна опытным мастерам: нет схем — ищи датащиты компонентов. В случае с этой платой нас интересует датащит на драйвер индикации TM1620. Все найденные документы по данной микросхеме были пропитаны иероглифами, но это не важно,  главное что есть схема распиновки.

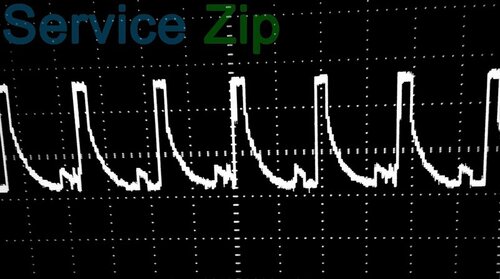

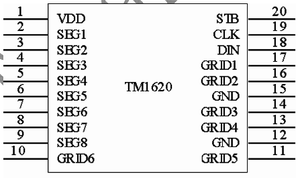

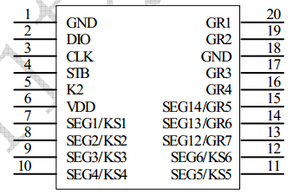

   На схеме видно, что первый пин TM1620 это питание, три последних пина это общение с процессором, двенадцатый и пятнадцатый пины это земля,  остальные пины отданы под управление LED-индикаторами. В первую очередь нас интересует питание микросхемы и три последние пина — нужно проверить качество сигналов от процессора. Расчехляем осциллограф и смотрим. Питание в норме, по шинам STB, CLK, DIN бегут красивые пачки импульсов.

Что ж, на этом этапе все в норме. Теперь посмотрим что идет на индикаторы. Пробежав шупом по ногам TM1620 так же видим красивую картинку.

За исключением одного вывода.

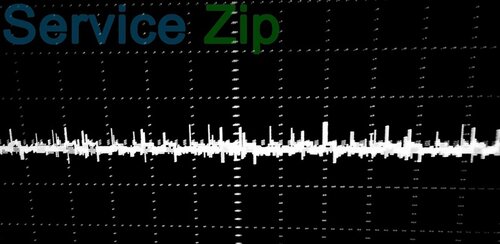

На этом выводе сидит мусор. Подозрение падает на этот выводной порт микросхемы. Но были такие случаи, когда сигнал на выводе шунтируется грязью на плате, «соплей» или может быть просто непропай. Пропаяли вывод, ничего не изменилось. Аккуратно феном сдуваем микросхему и осматриваем дорожки на предмет загрязнения. Дорожки чистые, прозваниваются без проблем, замыканий нет.

Похоже все-таки умерла микросхема.

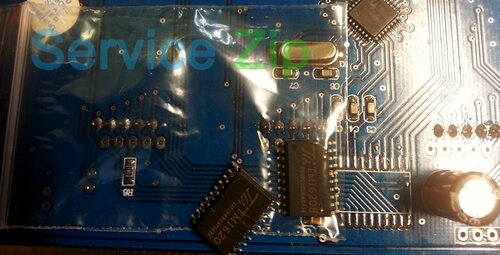

Микросхема ТМ1620 редкий зверь в наших краях,  все что есть в интернете — под заказ, мы ждать не стали и заслали гонца на ближайший радиорынок. Гонец прибыл обратно, в руках держал микросхему TM1620B.

С виду это то, что нам надо — микросхема в том же корпусе SOP20, вот только буковка «B» смущала. Нашли датащит на TM1620B и действительно, cовершенно иная распиновка у микросхемы, хотя функционал тот же.

Мы огород городить не стали, и перепиновку проводами решили не делать, во-первых не было времени на эксперименты,  во-вторых крановые весы подвержены интенсивным вибрациям при эксплуатации,  поэтому наш отказ от навесного монтажа TM1620B очевиден. Пришлось нам таки оформлять заказ на микросхему и ждать, пока она появится у продавца.

   Ждать пришлось на удивление не долго. Через три дня нужная микросхема была у нас. Припаяли на место старой, спиртом зачистили плату от канифоли. Пробное включение, да, все появилось, проблема устранена — индикация отображает информацию должным образом.

На этом ремонт весов Crane Scale OCS-10 был завершен. Есть вопросы? Задавайте в комментариях или звоните +7 (495) 210-97-99. Удачных ремонтов!
